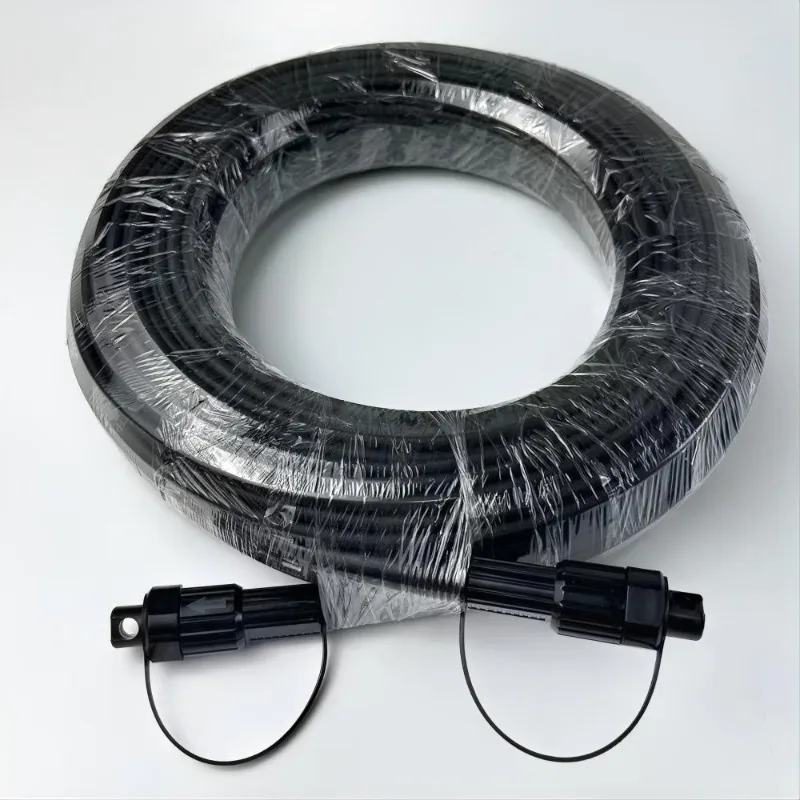

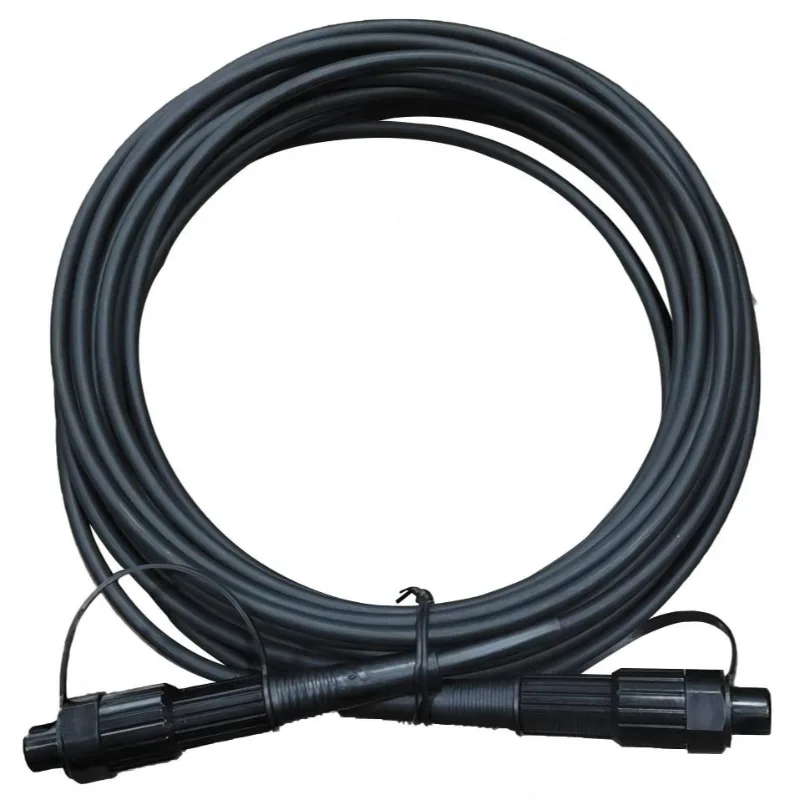

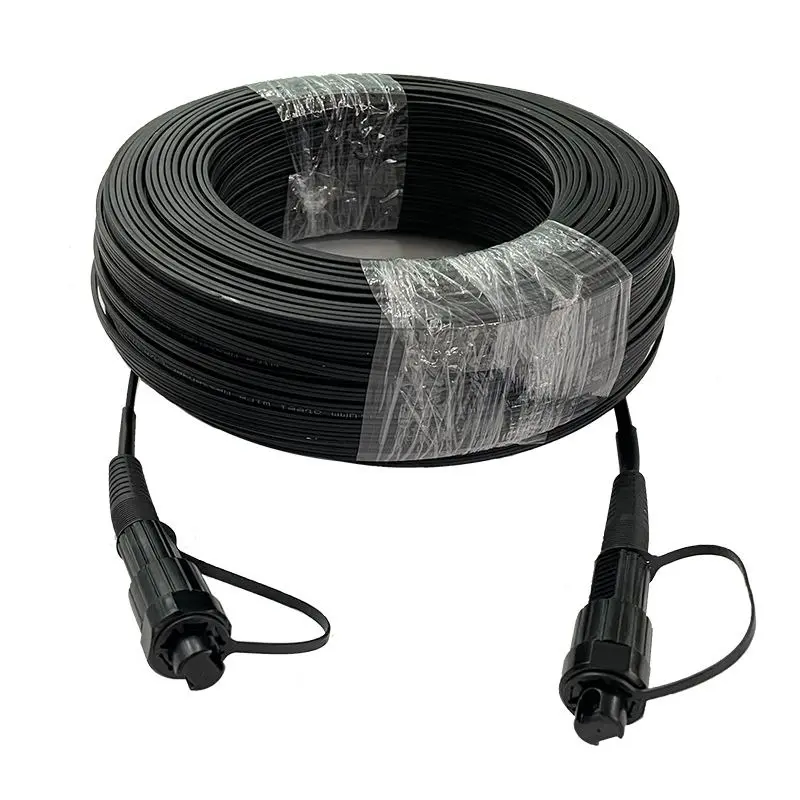

สายแพทช์เชื่อมต่อกันน้ำล่วงหน้า

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Yuanyi ต้องการจัดหาสายแพทช์ที่เชื่อมต่อล่วงหน้าแบบกันน้ำ ซึ่งได้รับการออกแบบมาสำหรับการใช้งานไฟเบอร์กลางแจ้งถึงภายในอาคาร โดยต้องมีการเชื่อมต่อกลางแจ้งแบบปิดผนึกและการสิ้นสุดภายในอาคารที่ยืดหยุ่น สายเคเบิลใช้ไฟเบอร์โหมดเดียวที่ไม่ไวต่อโค้งงอ G.657.A1 พร้อมโครงสร้างทรงกลม 5.0 มม. สายเคเบิลสามารถมาพร้อมกับขั้วต่อ SC, LC หรือ FC และตัวเลือกแจ็คเก็ต PE หรือ LSZH ทั้งนี้ขึ้นอยู่กับการกำหนดค่าที่เลือก

ส่งคำถาม

รายละเอียดสินค้า

สายแพทช์เชื่อมต่อล่วงหน้าแบบกันน้ำที่นำเสนอโดยโรงงาน Yuanyi จากประเทศจีน ส่วนปลายสนามที่เตรียมไว้ล่วงหน้าช่วยลดความยุ่งยากในการยุติที่ไซต์งานโดยไม่จำเป็นต้องขัดอีพอกซีหรือไฟเบอร์ ทำให้สายเคเบิลเหมาะสำหรับโครงการ FTTH/FTTx ซึ่งเงื่อนไขการติดตั้ง ความยืดหยุ่นในการกำหนดเส้นทาง และการยกเลิกภาคสนามที่สม่ำเสมอเป็นสิ่งสำคัญ

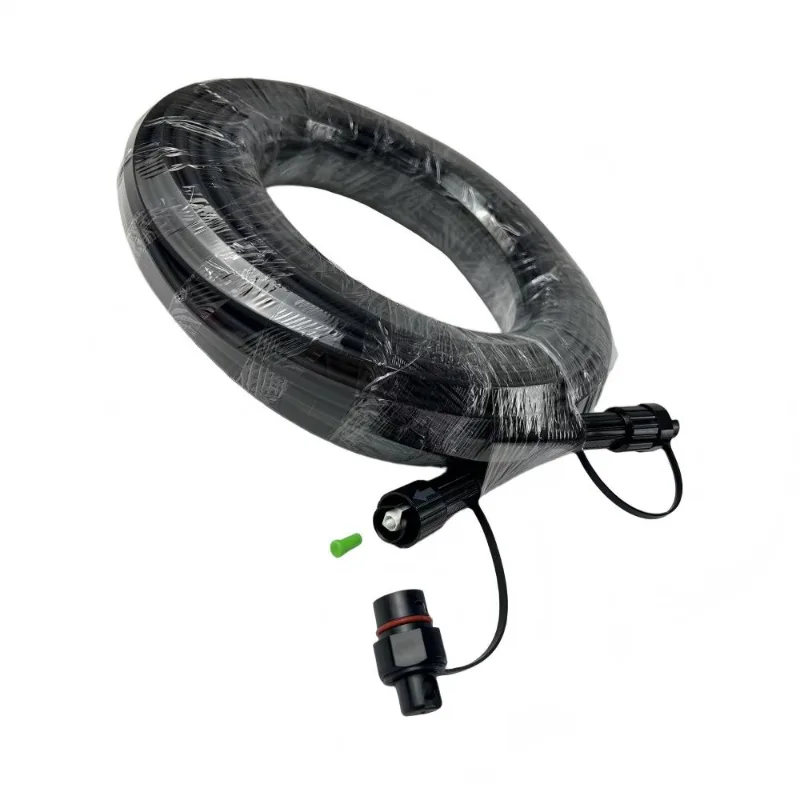

Waterproof pre-connected Patch Cord

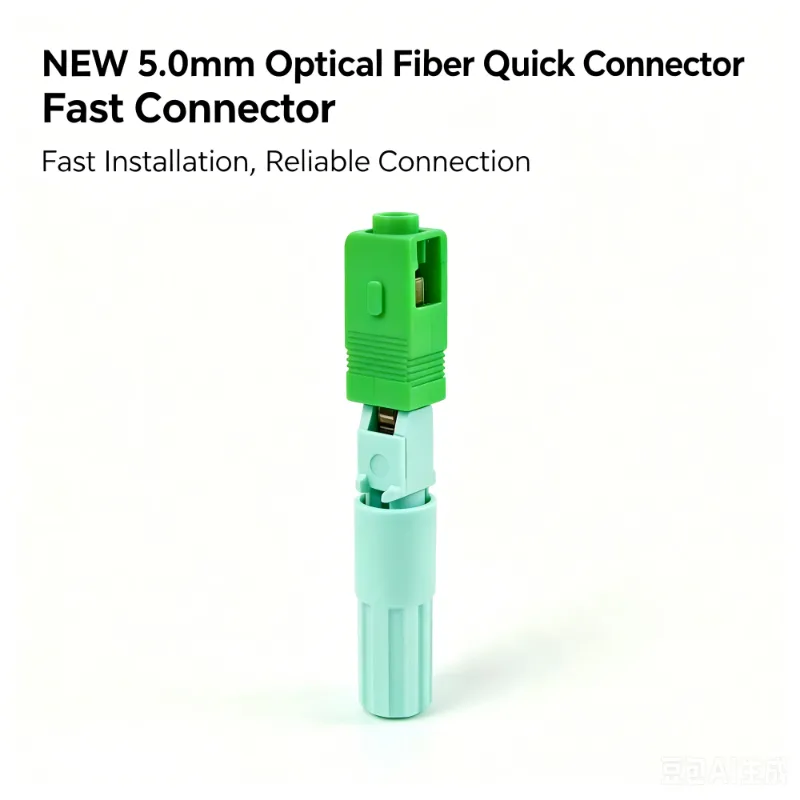

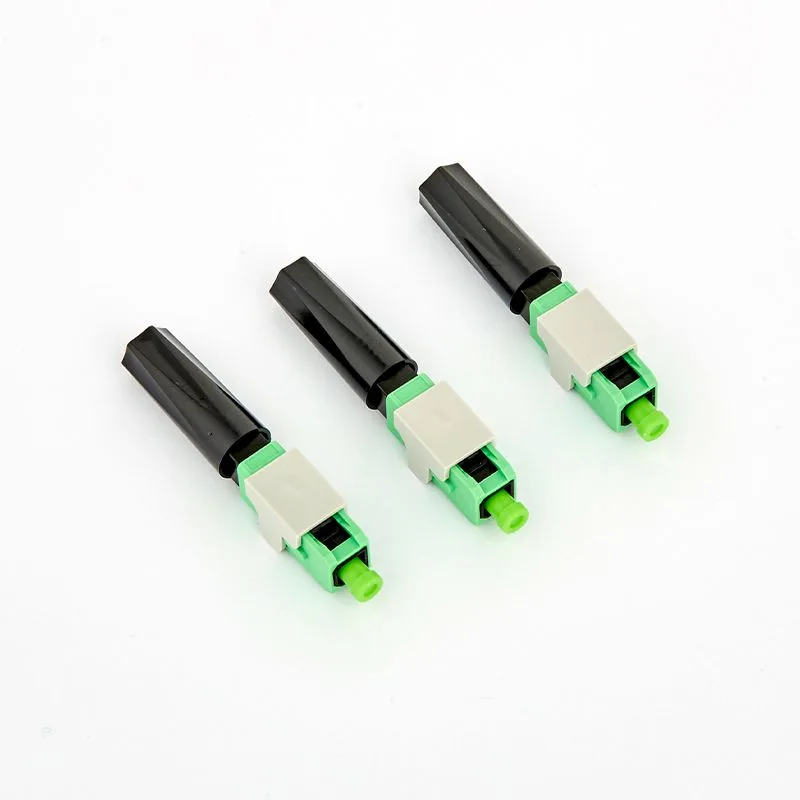

การรวมระบบ – จับคู่กับตัวเชื่อมต่อด่วน FTTH ขนาด 5.0 มม

ส่วนปลายของช่องข้อมูลได้รับการปอกไว้ล่วงหน้าโดยเฉพาะสำหรับตัวเชื่อมต่อด่วน FTTH 5.0 มม. (ประเภทตัวต่อแบบกลไก) ช่วยให้ผู้ติดตั้งสามารถ:

1. ยุติด้านภายในภายใน 2 นาที – ไม่ใช้อีพ็อกซี่, ไม่มีการขัดเงา, ไม่ใช้เตาอบ

2. บรรลุ IL ทั่วไป ≤0.25dB ด้วยการจัดตำแหน่งร่อง V ที่อัปเกรดแล้ว

3. รักษาความยืดหยุ่นสำหรับการกำหนดเส้นทางภายในอาคารเมตรสุดท้าย

สถาปัตยกรรมการปรับใช้

ตู้กลางแจ้ง → สายแพทช์เชื่อมต่อล่วงหน้ากันน้ำ (ปลาย IP68) → กล่องเปลี่ยนผ่าน → ขั้วต่อด่วน 5.0 มม. (ปลายสนาม) → ONU ในอาคาร

ปลายสิ้นสุดจากโรงงานให้การเชื่อมต่อภายนอกอาคารสำเร็จรูป ในขณะที่ปลายที่เตรียมไว้ภาคสนามทำให้สามารถปรับสายเคเบิลเข้ากับส่วนในอาคารตามรูปแบบการติดตั้งจริง

กระบวนการยุติภาคสนามโดยทั่วไปประกอบด้วยการปอกแจ็คเก็ต การทำความสะอาดไฟเบอร์ การใส่เข้าไปในตัวเชื่อมต่อทางกลที่เข้ากันได้ และการตรวจสอบตัวเชื่อมต่อ เวลาการติดตั้งจริงขึ้นอยู่กับการออกแบบตัวเชื่อมต่อ ประสบการณ์ของผู้ติดตั้ง และสภาพของสถานที่

คุณสมบัติที่สำคัญ

คุณสมบัติ	ผลประโยชน์
พิกัด IP68	การแช่น้ำลึก 1.5 ม. 30 นาที – ความทนทานกลางแจ้งอย่างแท้จริง
โรงงานสิ้นสุดก่อนสิ้นสุด	อีพ็อกซี่เป็นศูนย์ ไม่มีการขัดเงา – พร้อมใช้งาน
จุดสิ้นสุดที่เตรียมไว้ภาคสนาม	ถอดปลั๊กล่วงหน้าสำหรับตัวเชื่อมต่อด่วน FTTH ขนาด 5.0 มม
สายเคเบิล φ5.0มม	G.657.A1 ไฟเบอร์ไม่ไวต่อการโค้งงอ
ช่วงอุณหภูมิ	-40°C ถึง +85°C ทนรังสียูวี 20+ ปี
ปรับแต่งได้	ความยาวสูงสุด 500 ม. ตัวเชื่อมต่อ แจ็คเก็ต การสร้างแบรนด์

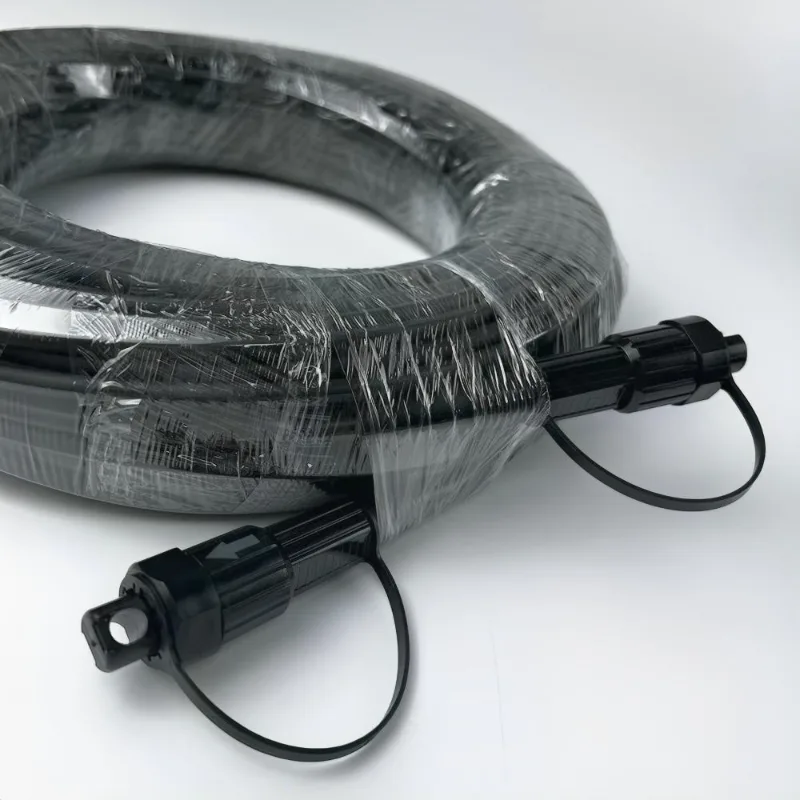

Waterproof pre-connected Patch Cord

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
เส้นผ่านศูนย์กลางของสายเคเบิล	ไฟเบอร์เดี่ยวทรงกลม φ5.0มม. (±0.1มม.)
โหมดไฟเบอร์	โหมดเดี่ยว 9/125μm · G.657.A1
ตัวเชื่อมต่อโรงงาน	SC / LC / FC พร้อมการปิดผนึก IP68
สิ้นสุดสนาม	ถอดปลั๊กล่วงหน้าสำหรับตัวเชื่อมต่อด่วน FTTH ขนาด 5.0 มม
การสูญเสียการแทรก	≤0.3dB (ประเภท 0.2dB)
การสูญเสียผลตอบแทน	UPC ≥50dB / APC ≥55dB
ระดับการกันน้ำ	IP68 (IEC 60529)
ความต้านแรงดึง	≥100N
ต้านทานการบดขยี้	≥1000N/10ซม
นาที. รัศมีโค้งงอ	100 มม. (การติดตั้ง)
อุณหภูมิในการทำงาน	-40°ซ ถึง +85°ซ
วัสดุแจ็คเก็ต	PE (กลางแจ้ง) / LSZH (ในอาคาร) / หุ้มเกราะ (อุปกรณ์เสริม)
ความยาวมาตรฐาน	10 ม., 20 ม., 30 ม., 50 ม., 100 ม. (กำหนดเองได้สูงสุด 500 ม.)

ประสิทธิภาพด้านแสงและกลไก

พารามิเตอร์	ค่า
การลดทอน	≤0.35dB/กม. @1310nm / ≤0.25dB/กม. @1550nm
รอบการผสมพันธุ์	500 รอบ, ΔIL ≤0.3dB
ต้านทานการบดขยี้	≥1000N/10ซม
ยูวีไลฟ์	เสื้อแจ็คเก็ต PE: เหมาะสำหรับกิจกรรมกลางแจ้งมากกว่า 20 ปี

เวิร์กโฟลว์การสิ้นสุดภาคสนาม (พร้อมตัวเชื่อมต่อด่วน FTTH ขนาด 5.0 มม.)

ขั้นตอน	การกระทำ
1	เดินสายปลาย IP68 ไปยังตู้กลางแจ้ง
2	ปอกแจ็คเก็ต 5.0 มม. (ความยาวที่กำหนดไว้ล่วงหน้า) และไฟเบอร์ที่สะอาด
3	ใส่ไฟเบอร์เข้าไปใน Quick Connector → ปิดฝา → ขันบูตให้แน่น
4	ตรวจสอบด้วย OTDR หรือมิเตอร์ไฟฟ้า – เสร็จภายในเวลาไม่ถึง 2 นาที!

ทีมงานภาคสนามพบว่าการทำงานกับระบบนี้ให้ความรู้สึกเหมือนกับการจัดการสายแพทช์ที่เชื่อมต่อล่วงหน้าแบบกันน้ำ ทุกรายละเอียดช่วยลดการคาดเดาและความเร็วในการปรับใช้ ไม่เหมือนสายดรอปทั่วไปที่ทำให้ผู้ติดตั้งต้องดิ้นรนกับการยกเลิกที่ไม่สอดคล้องกัน

Waterproof pre-connected Patch Cord

การใช้งานหลัก

FTTH และ FTTx

ใช้สำหรับส่วนหล่นกลางแจ้งและการเปลี่ยนจากภายนอกสู่ภายในซึ่งจำเป็นต้องมีการเชื่อมต่อไฟเบอร์แบบปิดผนึก

เครือข่ายเซลล์ขนาดเล็ก 5G

เหมาะสำหรับการเชื่อมต่อไฟเบอร์รอบๆ ตู้เซลล์ขนาดเล็ก อุปกรณ์ระยะไกล และโครงสร้างพื้นฐานการสื่อสารกลางแจ้งอื่นๆ

กล้องวงจรปิดและการเฝ้าระวังกลางแจ้ง

ให้การเชื่อมต่อไฟเบอร์ที่มีการป้องกันสำหรับระบบ Surveillance ที่ติดตั้งในสภาพแวดล้อมกลางแจ้งหรือกลางแจ้ง

การฟื้นฟูเครือข่ายฉุกเฉิน

ชุดสายเคเบิลที่เชื่อมต่อล่วงหน้าช่วยลดความยุ่งยากในการเปลี่ยนและฟื้นฟูภาคสนาม ซึ่งเวลาในการติดตั้งและความสม่ำเสมอของตัวเชื่อมต่อมีความสำคัญ

เครือข่ายไฟเบอร์อุตสาหกรรม

เหมาะสำหรับการเชื่อมโยงไฟเบอร์ระหว่างอุปกรณ์กลางแจ้ง ตู้ และระบบควบคุมภายในอาคารหรือระบบสื่อสาร

การเปลี่ยนผ่านทางอากาศสู่การฝัง

สามารถกำหนดค่าสายเคเบิลสำหรับโครงการที่รวมข้อกำหนดการกำหนดเส้นทางทางอากาศ กลางแจ้ง และในร่ม

การประกันคุณภาพ

ส่วนประกอบทุกชิ้นผ่านการทดสอบการมองเห็น 100% (IL/RL) และการทดสอบการรั่วไหลด้วยแรงดัน IP68 ก่อนจัดส่ง

ด้วยประสบการณ์กว่า 10 ปีในฐานะผู้ผลิตสายแพทช์ขั้วต่อกันน้ำที่ให้บริการแก่ผู้ให้บริการขนส่งทั่วโลก เราจึงรักษาการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมสามารถตรวจสอบย้อนกลับได้เต็มรูปแบบ

OEM การปรับแต่งประเภทการขัดตัวเชื่อมต่อ สีแจ็คเก็ต การทำเครื่องหมายด้วยเลเซอร์ การติดฉลากแบบกำหนดเอง มีให้บริการโดยไม่กระทบต่อมาตรฐานคุณภาพสายแพทช์ที่เชื่อมต่อล่วงหน้าแบบกันน้ำที่ลูกค้าของเราคาดหวัง

คำถามที่พบบ่อย

ไฟเบอร์ชนิดใดที่ใช้ในสายแพทช์คอดที่เชื่อมต่อล่วงหน้าแบบกันน้ำ

การกำหนดค่ามาตรฐานใช้ไฟเบอร์แบบไม่ไวต่อโค้งงอ 9/125 μm โหมดเดียว 9/125 μm ซึ่งเหมาะสำหรับการกำหนดเส้นทางไฟเบอร์ที่ต้องการความไวต่อการโค้งงอลดลง

มีตัวเชื่อมต่ออะไรบ้าง?

ส่วนปลายภายนอกอาคารที่สิ้นสุดจากโรงงานสามารถกำหนดค่าได้ด้วยขั้วต่อ SC, LC หรือ FC ขึ้นอยู่กับความต้องการของโครงการ

ขั้วต่อเหมาะสำหรับการใช้งานกลางแจ้งหรือไม่?

ขั้วต่อภายนอกมีจำหน่ายในรูปแบบปิดผนึกระดับ IP68 สำหรับการใช้งานที่ต้องการการป้องกันน้ำและฝุ่นเข้า

สามารถถอดสายเคเบิลออกนอกสถานที่ได้หรือไม่?

ใช่. ปลายที่เตรียมไว้ภาคสนามได้รับการออกแบบมาเพื่อใช้กับตัวเชื่อมต่อ FTTH Quick Connector ขนาด 5.0 มม. ที่เข้ากันได้ ควรยืนยันความเข้ากันได้ของตัวเชื่อมต่อก่อนการติดตั้ง

มีความยาวสายเคเบิลเท่าใด?

ความยาวทั่วไป ได้แก่ 10 ม. 20 ม. 30 ม. 50 ม. และ 100 ม. สามารถกำหนดความยาวแบบกำหนดเองได้ โดยมีการกำหนดค่าให้เลือกสูงสุด 500 ม. ขึ้นอยู่กับข้อกำหนดของสายเคเบิลและตัวเชื่อมต่อ

สายเคเบิลสามารถทำงานได้ในช่วงอุณหภูมิใด

ช่วงอุณหภูมิการทำงานที่ระบุคือ -40°C ถึง +85°C

สามารถปรับแต่งสายเคเบิลได้หรือไม่?

ใช่. การปรับแต่งอาจรวมถึงความยาวสายเคเบิล ประเภทตัวเชื่อมต่อ ประเภทการขัดเงา โครงสร้างแจ็คเก็ต สีแจ็คเก็ต และการติดฉลากผลิตภัณฑ์ ทั้งนี้ขึ้นอยู่กับโครงการ
