กล่องกระจาย ATB ไฟเบอร์ออปติก FTTH

Model:YY-H066

กล่องกระจาย FTTH ไฟเบอร์ออปติก ATB ของโรงงาน Yuanyi YY-H066 เป็นตู้กระจายไฟเบอร์กลางแจ้งที่ออกแบบมาสำหรับการต่อไฟเบอร์ การเลิกจ้าง การจัดเก็บและการกระจายในเครือข่าย FTTH และ FTTx โครงสร้างที่กะทัดรัดและการปกป้องสิ่งแวดล้อมในระดับสูงทำให้เหมาะสำหรับการติดตั้งทางอากาศ ติดผนัง ฝัง และท่อ กล่องหุ้มผลิตจากพลาสติกวิศวกรรม PP+GF และใช้โครงสร้างซีลยางแบบห่วงเพื่อให้ได้ระดับการป้องกัน IP68 ให้การป้องกันฝุ่น ความชื้น ฝน และการสัมผัสน้ำชั่วคราวหรือต่อเนื่องที่เชื่อถือได้ ทำให้เหมาะสำหรับสภาพแวดล้อมโทรคมนาคมกลางแจ้งที่มีความต้องการสูง

ส่งคำถาม

รายละเอียดสินค้า

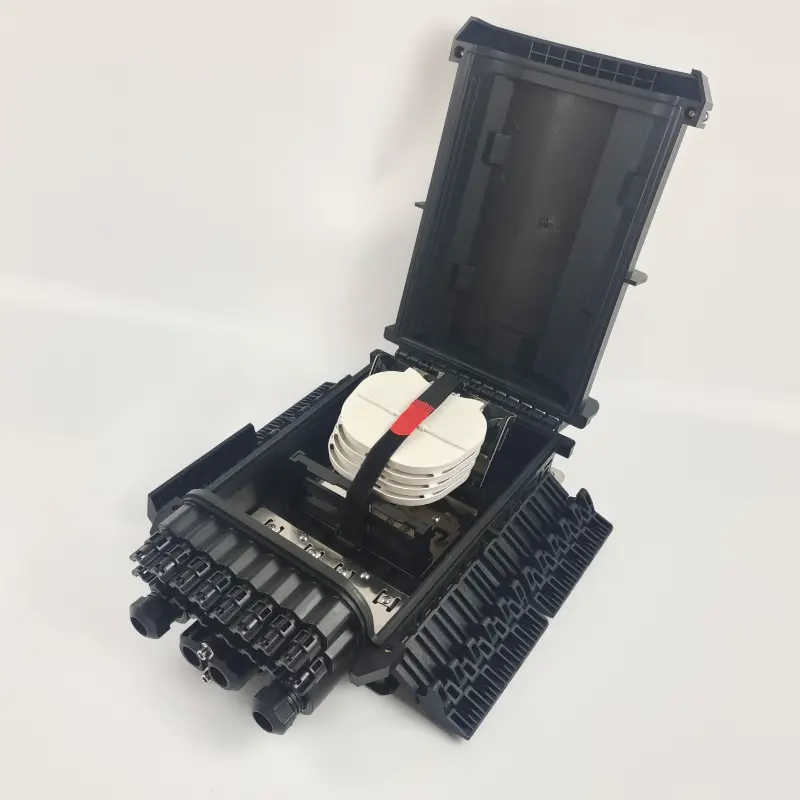

กล่องกระจาย ATB ไฟเบอร์ออปติก YY-H066 FTTH นำเสนอโดย Yuanyi ผู้ผลิตมืออาชีพในประเทศจีน ได้รับการกำหนดค่าด้วยพอร์ตเข้าสายเคเบิล 4 พอร์ตและพอร์ตทางออก 16 พอร์ต และสามารถรองรับการกำหนดค่าไฟเบอร์ที่แตกต่างกัน รวมถึง 16, 24, 48 และมากถึง 144 คอร์ ขึ้นอยู่กับถาดภายในและการกำหนดค่า ถาดประกบแบบหนังสือเล่มเล็กมีรัศมีการโค้งงอขั้นต่ำ 40 มม. ช่วยรักษาเส้นทางไฟเบอร์ที่เหมาะสม และลดความเสี่ยงของการโค้งงอมากเกินไประหว่างการติดตั้งและการบำรุงรักษา

กล่องหุ้มยังรองรับการจัดการสายเคเบิลและไฟเบอร์แยกกัน ช่วยให้ช่างเทคนิคสามารถเข้าถึงไฟเบอร์หรือส่วนของสายเคเบิลเฉพาะโดยไม่รบกวนการเชื่อมต่อที่มีอยู่โดยไม่จำเป็น สามารถใช้งานร่วมกับอะแดปเตอร์ SC, FC และ LC ที่ใช้กันทั่วไปได้ ซึ่งให้ความยืดหยุ่นสำหรับการกำหนดค่าเครือข่าย FTTH ที่แตกต่างกัน

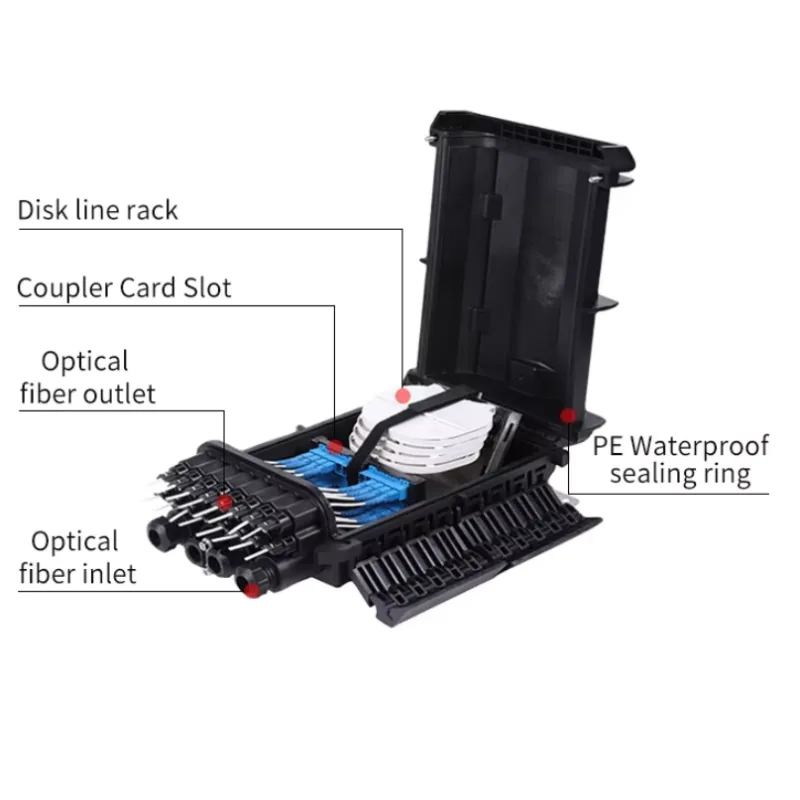

FTTH Fiber Optic ATB Distribution Box

คุณสมบัติที่สำคัญ

คุณสมบัติ	ผลประโยชน์
ระดับการกันน้ำ IP68	กันฝุ่นและทนทานต่อการแช่น้ำอย่างต่อเนื่อง
ที่อยู่อาศัยพลาสติกวิศวกรรม PP + GF	มีความแข็งแรงสูง ทนต่อการกัดกร่อน มีความเสถียรต่อรังสี UV ยาวนานกว่า 20 ปี
เปิดใหม่ได้ & นำกลับมาใช้ใหม่ได้	อนุญาตให้อัพเกรดเครือข่ายโดยไม่ต้องเปลี่ยนกล่องหุ้ม
ถาดประกบแบบหนังสือเล่มเล็ก	รัศมีการโค้งงอ ≥40มม. ช่วยให้มั่นใจได้ถึงเส้นทางไฟเบอร์ที่ปลอดภัย
การทำงานของสายเคเบิล/ไฟเบอร์ส่วนบุคคล	แต่ละพอร์ตมีการจัดการแยกกัน บริการไม่หยุดชะงัก
ตัวเลือกความจุที่หลากหลาย	16, 24, 48 หรือ 144 คอร์—ปรับขนาดได้สำหรับการเติบโตของเครือข่าย
ช่วงอุณหภูมิกว้าง	-40°C ถึง +60°C—เหมาะสำหรับสภาพอากาศสุดขั้ว
ความเข้ากันได้ของตัวเชื่อมต่ออเนกประสงค์	รองรับอะแดปเตอร์ SC, FC และ LC

FTTH Fiber Optic ATB Distribution Box

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
หมายเลขสินค้า	ปปป-H066
ขนาด	385 × 240 × 130 มม
วัสดุ	PP+GF (พลาสติกวิศวกรรม)
ระดับการกันน้ำ	IP68
พอร์ต	4 ทางเข้า 16 ทางออก
ความจุไฟเบอร์	16/24/48 คอร์ (สูงสุด 144 คอร์พร้อมกล่องหุ้มเดียวกัน)
น้ำหนัก	4.5 กก
สี	สีดำ (กำหนดเองได้)
อุณหภูมิในการทำงาน	-40°ซ ถึง +60°ซ
ขั้วต่อแสง	เอสซี, เอฟซี, แอลซี
บรรจุุภัณฑ์	กล่องกระดาษ

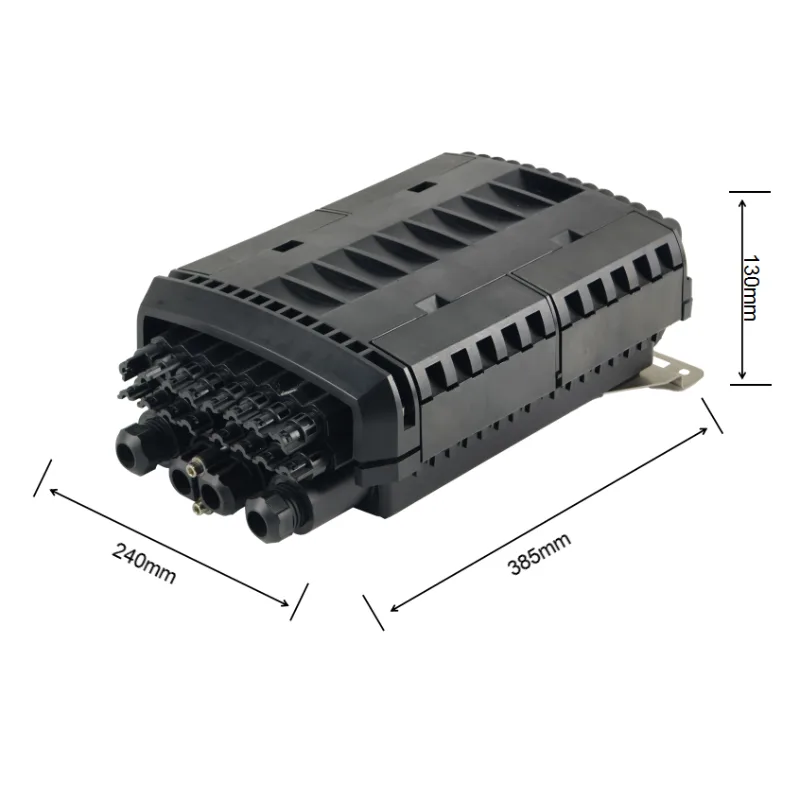

มิติโดยรวม

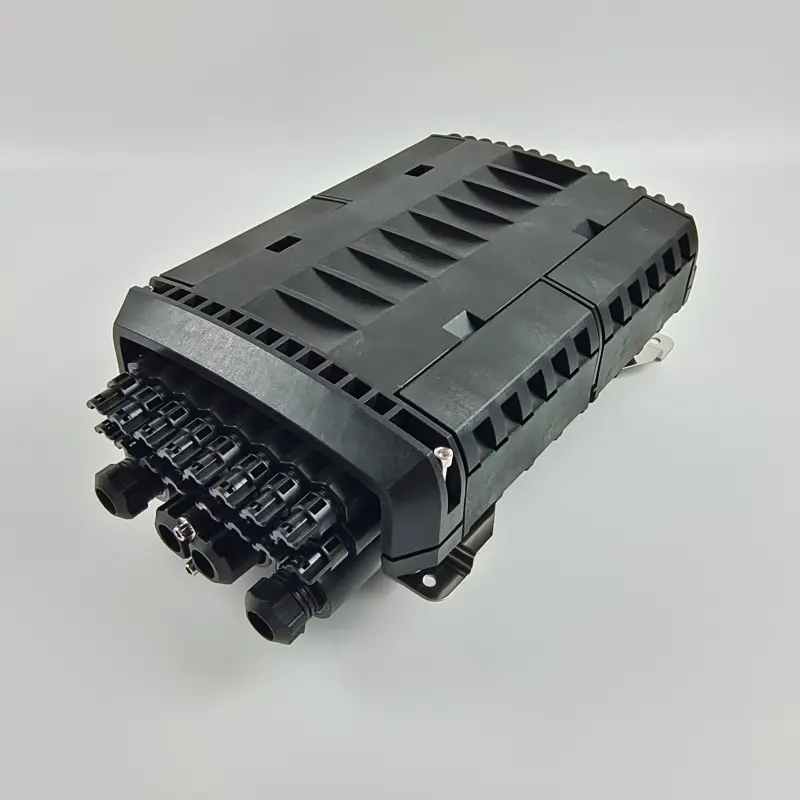

การแสดงสินค้า

แอปพลิเคชันและฟังก์ชันการทำงาน

กล่องกระจาย ATB ไฟเบอร์ออปติก FTTH YY-H066 เหมาะสำหรับการใช้งานการเข้าถึงและการกระจายไฟเบอร์ที่หลากหลาย:

การกระจาย FTTH Last-Mile

ใช้เป็นจุดเข้าถึงและกระจายไฟเบอร์ระหว่างสายป้อนและสายดรอปสมาชิกในเครือข่ายที่อยู่อาศัยและบรอดแบนด์

จุดจำหน่าย ODN

เหมาะสำหรับโหนดเครือข่ายการกระจายแสงที่ต้องรวมการประกบ การจัดเก็บ และการกระจายไฟเบอร์ไว้ในตู้ภายนอกอาคารเดียว

FTTB และอาคารที่พักอาศัยหลายแห่ง

สามารถติดตั้งได้ที่ทางเข้าอาคารหรือสถานที่กระจายสินค้าเพื่อกำหนดเส้นทางไฟเบอร์ไปยังอพาร์ตเมนต์ สำนักงาน หรือหน่วยสมาชิกอื่นๆ

เครือข่ายไฟเบอร์ทางอากาศ

เหมาะสำหรับการปรับใช้ FTTH แบบติดเสาและเหนือศีรษะ รวมถึงเครือข่ายที่ใช้สายเคเบิลแบบหล่นที่รองรับตัวเอง

การติดตั้งแบบฝังและท่อ

ตู้ IP68 สามารถใช้ในโครงสร้างพื้นฐานโทรคมนาคมใต้ดิน รวมถึงท่อระบายน้ำและท่อสายเคเบิล ซึ่งจำเป็นต้องมีการป้องกันความชื้นและฝุ่น

การติดตั้งแบบติดผนัง

เหมาะสำหรับผนังภายนอก พื้นที่อุปกรณ์โทรคมนาคม และจุดติดตั้งคงที่อื่นๆ ที่จำเป็นต้องมีตู้กระจายไฟเบอร์ขนาดกะทัดรัด

FTTH Fiber Optic ATB Distribution Box

สถานการณ์การปรับใช้

สถานการณ์	คำอธิบาย
ทางอากาศ	ติดตั้งเสาในเครือข่ายเหนือศีรษะ รองรับสายดรอปแบบรองรับตัวเอง รูปที่ 8
ฝัง / ท่อ	IP68 ช่วยให้สามารถฝังโดยตรงในบ่อพักและท่อใต้ดินโดยไม่ต้องมีสิ่งห่อหุ้มเพิ่มเติม
ติดผนัง	ติดตั้งแบบฝังเรียบหรือพื้นผิวภายนอกอาคารหรือห้องอุปกรณ์
FTTB (หน่วยที่อยู่อาศัยหลาย)	ทางเข้าอาคารเพื่อกระจายเส้นใยไปยังอพาร์ตเมนต์แต่ละยูนิต

ประสบการณ์ภาคสนาม – อเมริกาใต้

กล่องกระจาย ATB ไฟเบอร์ออปติก YY-H066 FTTH ได้รับการติดตั้งในตลาดอเมริกาใต้หลายแห่ง รวมถึงเอกวาดอร์ โคลอมเบีย ชิลี และเปรู ซึ่งผู้ให้บริการเครือข่ายเผชิญกับความท้าทายด้านสภาพอากาศที่หลากหลาย ตั้งแต่ความชื้นในแอมะซอนไปจนถึงความเย็นของแอนเดียนและสเปรย์เกลือชายฝั่ง ในประเทศเหล่านี้ ตู้ถูกเรียกกันอย่างแพร่หลายว่า IP68 NAP เนื่องจากมีความสามารถในการปิดผนึกและกระจายสินค้าที่ยอดเยี่ยม

"เราเลือกกล่อง ATB ของ Ningbo Yuanyi สำหรับการขยาย FTTH ในชนบททั่วภูมิภาคชายฝั่งทะเลและที่ราบสูงของเอกวาดอร์ หลังจากสองปีในสภาพอากาศร้อนชื้นและหนาวเย็นของเทือกเขาแอนเดียน การปิดผนึกระดับ IP68 ยังคงไม่บุบสลาย ไม่มีน้ำเข้า การกำหนดค่า NAP 16 พอร์ตช่วยให้บริการที่มีประสิทธิภาพแก่สมาชิกที่กระจายตัว และการออกแบบถาดประกบได้ลดเวลาในการติดตั้งภาคสนามลง 40%"

— ผู้จัดการฝ่ายปรับใช้เครือข่าย ผู้ดำเนินการโทรคมนาคมเอกวาดอร์

"โครงการของเราในภูมิภาคชายฝั่งทะเลแคริบเบียนของโคลอมเบียต้องการอุปกรณ์ที่ทนทานต่อความชื้นสูงและอากาศที่มีเกลือ ตัวเรือน PP+GF ของ YY-H066 ไม่มีการกัดกร่อนหลังจากผ่านไป 18 เดือน คุณสมบัติการจัดการสายเคเบิลแต่ละสายช่วยให้เราเพิ่มสมาชิกได้โดยไม่ต้องสัมผัสกับจุดต่อที่มีอยู่ เราได้ทำให้โมเดลนี้กลายเป็นมาตรฐาน IP68 NAP ที่เราต้องการสำหรับโหนด FTTH ใหม่ทั้งหมด"

— ผู้อำนวยการด้านเทคนิค ผู้วางระบบ FTTH ของโคลอมเบีย

ในประเทศชิลี ซึ่งความแตกต่างของอุณหภูมิระหว่างกลางวันและกลางคืนเกินกว่า 30°C YY-H066 ได้รับการตรวจสอบแล้วสำหรับการใช้งานในทะเลทราย Atacama และภูมิภาค Patagonian หลังจากผ่านความร้อนจัดและการสัมผัสรังสียูวีเป็นเวลา 18 เดือน ตัวเรือนไม่มีการแตกร้าว สีซีดจาง หรือซีลเสื่อมสภาพ

การแสดงตนทั่วโลก

นอกเหนือจากอเมริกาใต้แล้ว YY-H066 ยังถูกนำไปใช้งานในเอเชียตะวันออกเฉียงใต้ (มรสุมเขตร้อน) ตะวันออกกลาง (ความร้อนจัดและพายุทราย) และแอฟริกา (สภาวะฝุ่นสูงและความชื้นสูง)

คำถามที่พบบ่อย

กล่องกระจาย ATB ไฟเบอร์ออปติก YY-H066 FTTH ของ YY-H066 เหมาะกับเครือข่ายประเภทใด

YY-H066 สามารถใช้ในเครือข่าย FTTH, FTTx, FTTB และ ODN เหมาะสำหรับสถานที่ที่ต้องมีการต่อ จัดระเบียบ และกระจายตัวป้อน การกระจาย และการวางเส้นใยจากจุดเข้าใช้งานกลางแจ้งทั่วไป

YY-H066 สามารถติดตั้งได้ที่ไหน?

กล่องหุ้มสามารถใช้ในการติดตั้งทางอากาศ ติดตั้งเสา ติดผนัง ฝัง และท่อ วิธีการติดตั้งที่เหมาะสมขึ้นอยู่กับโครงร่างเครือข่าย เส้นทางสายเคเบิล เงื่อนไขการติดตั้ง และข้อกำหนดของโครงการในพื้นที่

ใช้ในอาคารที่พักอาศัยได้หรือไม่?

ใช่. สามารถติดตั้งในอาคารที่พักอาศัย ยูนิตสำหรับพักอาศัยหลายหลัง อพาร์ทเมนต์คอมเพล็กซ์ และสถานที่เข้าถึงอื่นๆ ของผู้สมัครสมาชิกเพื่อกระจายไฟเบอร์ไปยังบ้านหรือยูนิตแต่ละหลัง

เหมาะกับเส้นทางไฟเบอร์ใต้ดินหรือไม่?

ใช่. YY-H066 สามารถใช้ในการใช้งานแบบฝังและท่อเมื่อมีการติดตั้งตู้ตามข้อกำหนดของโครงการ และติดตั้งรายการสายเคเบิลและส่วนประกอบการปิดผนึกทั้งหมดอย่างเหมาะสม

สามารถเชื่อมต่อสายเคเบิลชนิดใดได้บ้าง?

กล่องหุ้มสามารถใช้กับสายป้อน สายกระจาย และสายหล่นที่เข้ากันได้กับพอร์ตทางเข้าและทางออก ควรยืนยันความเข้ากันได้ของสายเคเบิลตามเส้นผ่านศูนย์กลางของสายเคเบิล โครงสร้างสายเคเบิล ขนาดพอร์ต และส่วนประกอบการซีลที่เลือก

ควรเลือกตู้สำหรับโครงการใหม่อย่างไร?

การเลือกควรขึ้นอยู่กับความจุไฟเบอร์ที่ต้องการ จำนวนสายเคเบิลขาเข้าและขาออก เส้นผ่านศูนย์กลางของสายเคเบิล ประเภทอะแดปเตอร์ ตำแหน่งการติดตั้ง วิธีการติดตั้ง และการขยายในอนาคตที่คาดไว้
