ขั้วต่อสายเคเบิลขนาด 5.0 มม. แบบรวดเร็ว

ตัวเชื่อมต่อแบบเร็วไฟเบอร์ออปติกขนาด 5.0 มม. จาก Ningbo Yuanyi โรงงานมืออาชีพและผู้ผลิตในประเทศจีน ได้รับการออกแบบมาเพื่อการยกเลิกภาคสนามที่รวดเร็วและเชื่อถือได้ของสายเคเบิลแบบหล่นไฟเบอร์ออปติกโหมดเดี่ยวกลมขนาด 5.0 มม. ที่เข้ากันได้ โดดเด่นด้วยโครงเหล็กที่ขัดเงาล่วงหน้าและโครงสร้างการจัดตำแหน่งไฟเบอร์แบบกลไก ช่วยลดความจำเป็นในการบ่มด้วยอีพ็อกซี่และการขัดผิวหน้าที่ปลาย ช่วยให้ผู้ติดตั้งทำการเชื่อมต่อ FTTH ได้อย่างมีประสิทธิภาพมากขึ้น การออกแบบสายเคเบิลขนาด 5.0 มม. โดยเฉพาะให้การเก็บรักษาสายเคเบิลที่ปลอดภัยสำหรับการติดตั้งไฟเบอร์ออปติกกลางแจ้ง

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิตมืออาชีพจากประเทศจีน Yuanyi ต้องการจัดหาตัวเชื่อมต่อไฟเบอร์ออปติกแบบรวดเร็วขนาด 5.0 มม. ให้กับคุณ ได้รับการออกแบบทางวิศวกรรมสำหรับเครือข่ายการเข้าถึง FTTH และการติดตั้งไฟเบอร์ออปติกกลางแจ้งที่ต้องการการยกเลิกในสถานที่อย่างมีประสิทธิภาพ ตัวเชื่อมต่อใช้ปลอกโลหะขัดเงาล่วงหน้าและโครงสร้างการจัดตำแหน่งภายในที่ได้รับการปรับปรุงเพื่อลดความซับซ้อนของกระบวนการยุติในขณะที่ยังคงรักษาประสิทธิภาพการเชื่อมต่อแบบออปติกที่สม่ำเสมอ

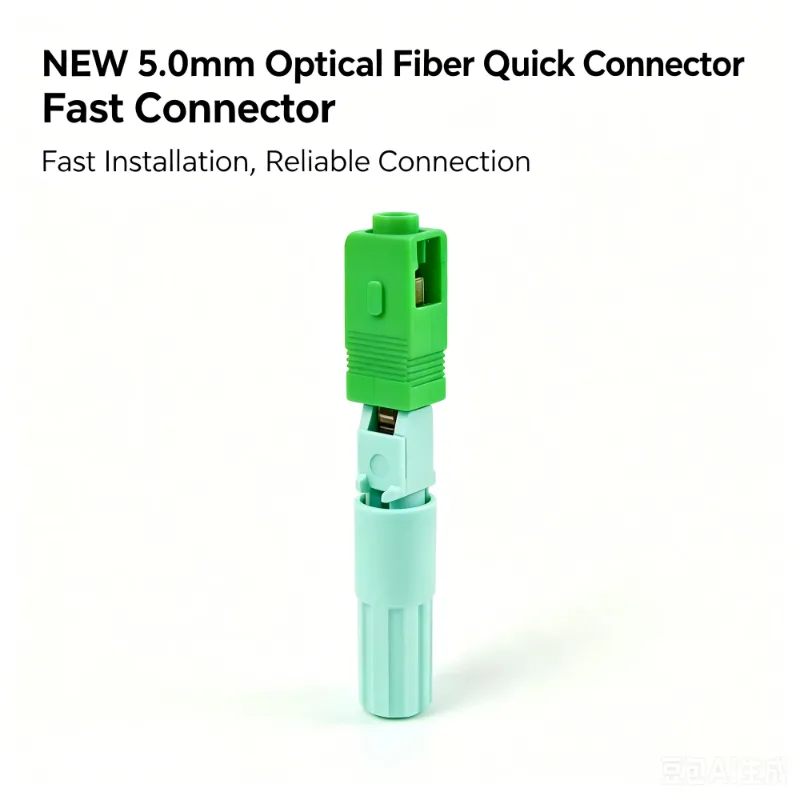

5.0mm Fiber Optic Fast Connector

คุณสมบัติที่สำคัญ

คุณสมบัติ	คำอธิบาย
ภายในที่ปรับให้เหมาะสมใหม่	การจัดตำแหน่งร่อง V ที่ได้รับการอัพเกรดเพื่อลดการสูญเสีย
การออกแบบเฉพาะ 5.0 มม	สำหรับสายเคเบิลกลมขนาด 5.0 มม. โดยเฉพาะ
การติดตั้งที่รวดเร็วยิ่งขึ้น	ไม่ใช้อีพ็อกซี่ ไม่มีการขัดเงา – ไม่เกิน 2 นาที
FTTH พร้อมแล้ว	ออกแบบให้เป็น FTTH Quick Connector โดยเฉพาะ
การจับคู่พร้อมแล้ว	รองรับการใช้งานกับผลิตภัณฑ์ที่มีการเชื่อมต่อล่วงหน้าแบบกันน้ำ
ช่วงอุณหภูมิกว้าง	-40°C ~ +85°C สำหรับการใช้งานกลางแจ้ง

5.0mm Fiber Optic Fast Connector

ข้อมูลจำเพาะทางกายภาพ

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภทอินเทอร์เฟซ	เอสซี
สายเคเบิลที่ใช้งานได้	สายเคเบิลไฟเบอร์เดี่ยวทรงกลม φ5.0 มม
ขนาด (ยาว×กว้าง×สูง)	55 มม. × 12 มม. × 8 มม. (ทั่วไป)

ประสิทธิภาพการมองเห็น

พารามิเตอร์	ค่า	เงื่อนไข
โหมดไฟเบอร์	โหมดเดียว (SM) 9/125μm	—
การสูญเสียการแทรก (IL)	ปรับปรุง ≤ 0.4dB (ประเภท ≤ 0.25dB)	@1310/1550nm
การสูญเสียผลตอบแทน (RL)	UPC ≥ 50dB / APC ≥ 55dB	เอสเอ็มเท่านั้น
ความยาวคลื่นปฏิบัติการ	1310 นาโนเมตร ~ 1650 นาโนเมตร	—

ข้อมูลเครื่องกลและสิ่งแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล	5.0 มม. (± 0.1 มม.)
ความต้านแรงดึง	≥ 50N (สำหรับสายเคเบิล 5.0 มม.)
ความทนทาน (รอบการผสมพันธุ์)	500 ครั้ง (ΔIL ≤ 0.3dB)
อุณหภูมิในการทำงาน	-40°C ~ +85°C
ความเข้ากันได้ของ Mate กันน้ำ	ใช่ – ใช้งานได้กับผลิตภัณฑ์ที่เชื่อมต่อล่วงหน้าด้วย IP68

จับคู่กับผลิตภัณฑ์ที่เชื่อมต่อไว้ล่วงหน้าแบบกันน้ำ

สถานการณ์	โซลูชั่นที่แนะนำ
เทอร์มินัล FTTH กลางแจ้ง	สายเคเบิล 5.0 มม. ใหม่ล่าสุด Fast Connector / FTTH Quick Connector + สายเคเบิลเชื่อมต่อล่วงหน้า IP68
การเปลี่ยนแปลงทางอากาศสู่การฝัง	การเลิกจ้างภาคสนามอย่างรวดเร็ว + กล่องข้อต่อกันน้ำที่ปิดผนึกไว้ล่วงหน้า
ซ่อมฉุกเฉินพร้อมหยดน้ำ	Plug and play ด้วยขั้วต่อกันน้ำที่เตรียมไว้จากโรงงาน

หมายเหตุ: การรวมกันนี้ช่วยให้ผู้ติดตั้งสามารถป้องกันน้ำในส่วนที่ปิดผนึกจากโรงงานในขณะที่ใช้ตัวเชื่อมต่อแบบรวดเร็วของสายเคเบิลขนาด 5.0 มม. (และยังเป็นตัวเชื่อมต่อด่วน FTTH ที่ยอดเยี่ยมอีกด้วย) สำหรับการสิ้นสุดในร่ม/ภาคสนามขั้นสุดท้าย

คำแนะนำในการติดตั้ง

เปลื้อง – ถอดแจ็คเก็ตด้านนอกและเส้นด้ายอะรามิดขนาด 5.0 มม.

Clean & Cleave – ทำความสะอาดเส้นใยเปลือยและแยกส่วนอย่างแม่นยำ (ความยาว 8–12 มม.)

แทรก – เสียบสายเคเบิล 5.0 มม. เข้าไปในตัวตัวเชื่อมต่อจนกระทั่งไฟเบอร์ถึงจุดหยุด

แคลมป์ – ปิดฝาครอบและขันบูทลดความเครียดให้แน่น

ทดสอบ – ตรวจสอบ IL ด้วยมิเตอร์ไฟฟ้าหรือ OTDR

บรรจุภัณฑ์

ประเภทแพ็คเกจ	ปริมาณ
กล่องตุ่มภายใน	10 ชิ้น/กล่อง
กล่องต้นแบบ	100 ชิ้น/ลัง

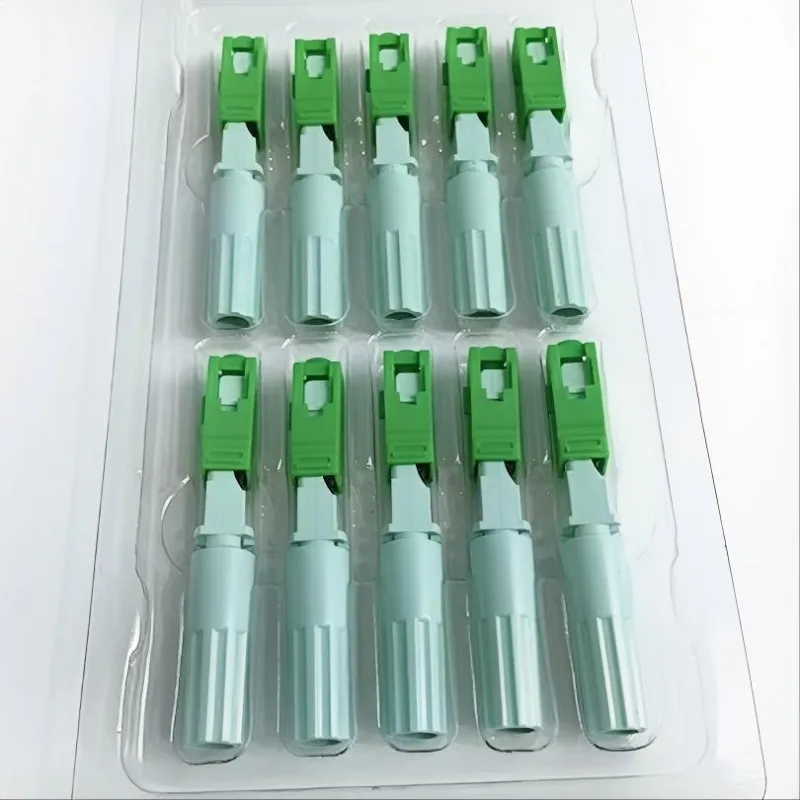

5.0mm Fiber Optic Fast Connector Package

การใช้งาน

ตัวเชื่อมต่อแบบเร็วไฟเบอร์ออปติกขนาด 5.0 มม. เหมาะสำหรับการเข้าถึงไฟเบอร์และการใช้งานบำรุงรักษาที่ใช้สายดรอปแบบกลมขนาด 5.0 มม. ที่เข้ากันได้

เครือข่าย FTTH Last-Mile

ใช้สำหรับการยุติสายดรอปอย่างรวดเร็วในเครือข่ายการเข้าถึง FTTH สำหรับที่พักอาศัยและเชิงพาณิชย์ โดยเฉพาะอย่างยิ่งเมื่อความเร็วในการติดตั้งเป็นสิ่งสำคัญ

การยุติไฟเบอร์กลางแจ้ง

เหมาะสำหรับจุดจำหน่ายกลางแจ้ง กล่องปลายสายไฟเบอร์ และตำแหน่งเครือข่ายการเข้าถึงอื่นๆ ที่ต้องใช้ตัวเชื่อมต่อแบบออปติกที่ติดตั้งภาคสนาม

การใช้งานไฟเบอร์ทางอากาศและใต้ดิน

สามารถใช้ที่จุดเปลี่ยนระหว่างทางอากาศ ท่อ และเส้นทางไฟเบอร์แบบฝัง ซึ่งจำเป็นต้องมีการยกเลิกภาคสนาม

การซ่อมแซมและบำรุงรักษาเครือข่าย

มอบทางเลือกที่เป็นประโยชน์สำหรับงานเปลี่ยนและซ่อมแซมเมื่อจำเป็นต้องถอดสายเคเบิลแบบหล่นที่ชำรุดหรือติดตั้งใหม่ ณ สถานที่ปฏิบัติงาน

การใช้ไฟเบอร์กันน้ำแบบไฮบริด

ตัวเชื่อมต่อสามารถใช้ร่วมกับผลิตภัณฑ์ไฟเบอร์ออปติกที่มีตัวเชื่อมต่อล่วงหน้า IP68 ที่ใช้ร่วมกันได้ ช่วยให้ส่วนกันน้ำที่ปิดผนึกจากโรงงานสามารถรวมกับจุดสิ้นสุดที่ติดตั้งภาคสนามได้

คำถามที่พบบ่อย

สายเคเบิลใดที่เข้ากันได้กับขั้วต่อแบบรวดเร็ว 5.0 มม. นี้

ตัวเชื่อมต่อได้รับการออกแบบมาสำหรับสายดรอปไฟเบอร์เดี่ยวทรงกลมขนาด 5.0 มม. โดยมีเส้นผ่านศูนย์กลางภายนอกระบุที่ 5.0 มม. ± 0.1 มม. ควรยืนยันโครงสร้างสายเคเบิลและประเภทไฟเบอร์ก่อนสั่งซื้อ

ขั้วต่อนี้เหมาะสำหรับการติดตั้ง FTTH หรือไม่?

ใช่. ตัวเชื่อมต่อได้รับการออกแบบสำหรับแอปพลิเคชันการเข้าถึงระยะสุดท้าย FTTH รวมถึงการยุติภาคสนามของสายเคเบิลดรอปขนาด 5.0 มม. ที่ใช้ร่วมกันได้

ขั้วต่อต้องใช้อีพอกซีหรือการขัดเงาหรือไม่?

ตัวเชื่อมต่อแบบเร็วใช้ปลอกโลหะที่ขัดเงาไว้แล้ว และได้รับการออกแบบมาเพื่อหลีกเลี่ยงการบ่มด้วยอีพ็อกซี่ภาคสนามแบบธรรมดาและการขัดตัวเชื่อมต่อแบบแมนนวลในระหว่างการติดตั้งตามปกติ
