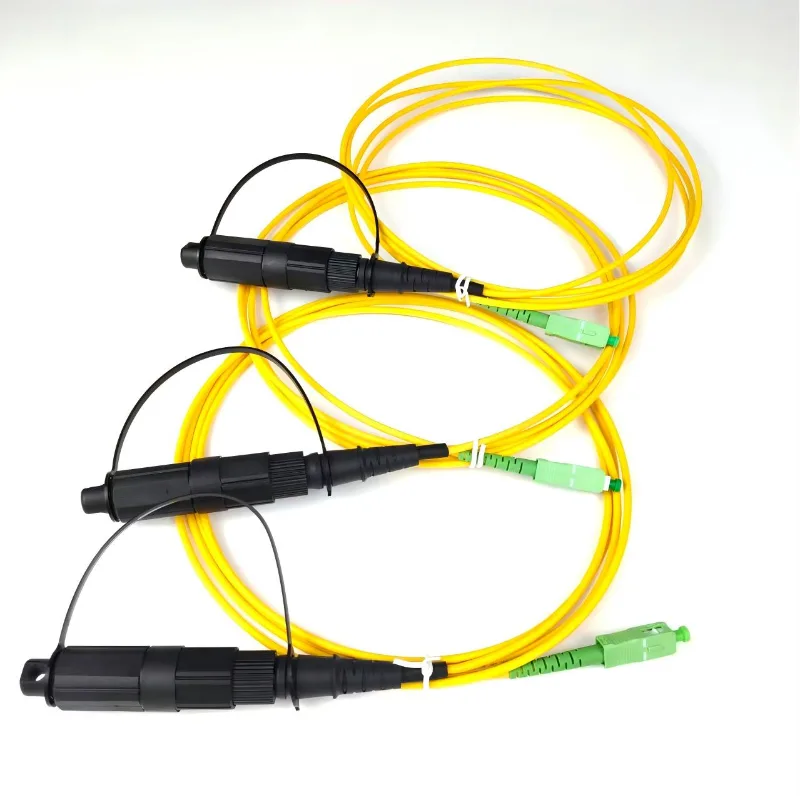

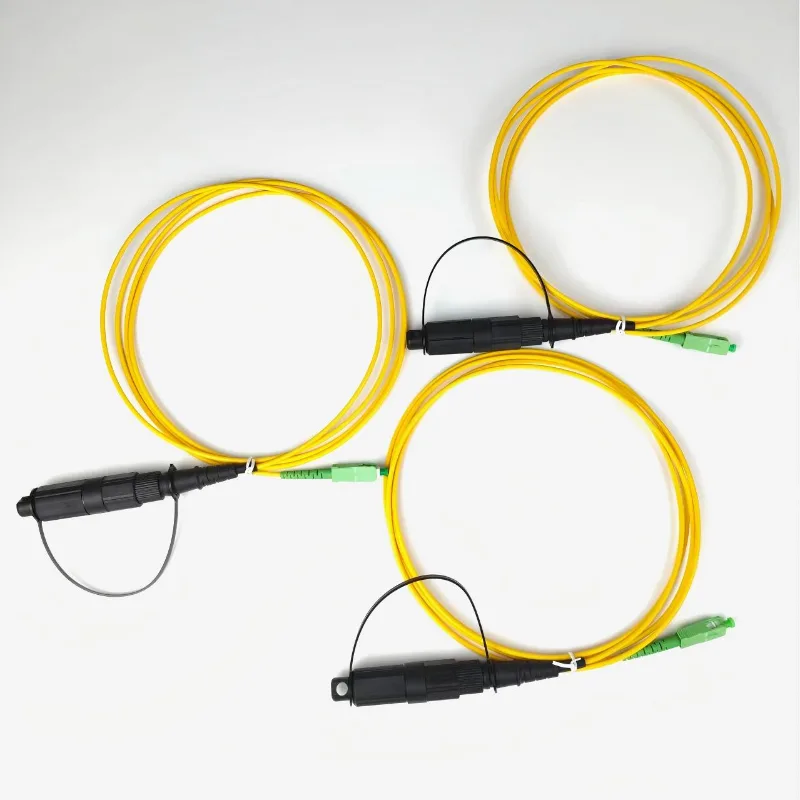

สายแพทช์กันน้ำ IP68

ผลิตโดย Ningbo Yuanyi ผู้ผลิตส่วนประกอบใยแก้วนำแสงระดับมืออาชีพและซัพพลายเออร์ในประเทศจีน สายแพทช์กันน้ำ IP68 ผลิตผ่านชุดตัวเชื่อมต่อที่มีการควบคุม การขัดไฟเบอร์ การตรวจสอบ และกระบวนการทดสอบทางแสง สายไฟแต่ละเส้นได้รับการทดสอบแยกกันก่อนจัดส่งเพื่อรักษาตัวเชื่อมต่อและประสิทธิภาพด้านการมองเห็นที่สม่ำเสมอ

สายแพทช์กันน้ำ IP68 คืออะไร?

สายแพทช์กันน้ำ IP68 คือชุดประกอบไฟเบอร์ออปติกกลางแจ้งแบบต่อสายล่วงหน้าที่ออกแบบมาสำหรับเครือข่าย FTTH จุดกระจายกลางแจ้ง เครือข่ายการเข้าถึง และการติดตั้งอื่นๆ ที่จำเป็นต้องมีการเชื่อมต่อไฟเบอร์ที่เชื่อถือได้ในสภาพแวดล้อมที่เปิดโล่ง

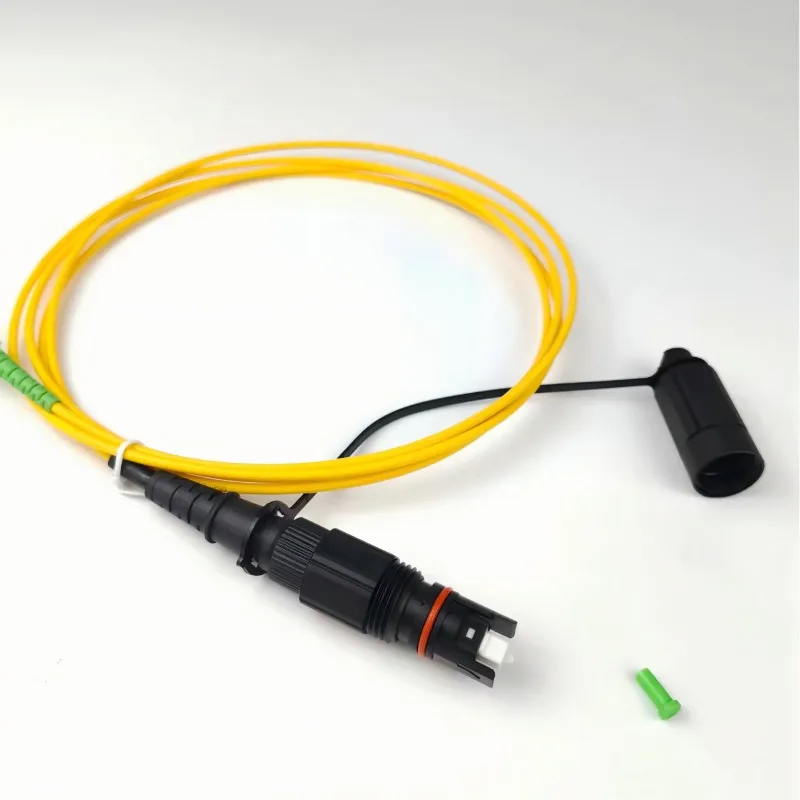

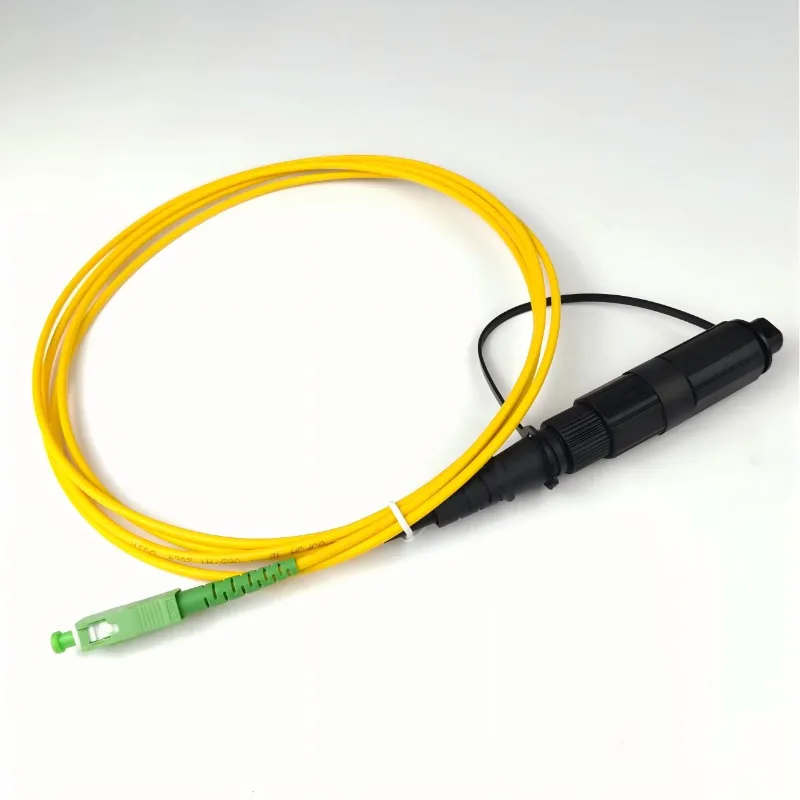

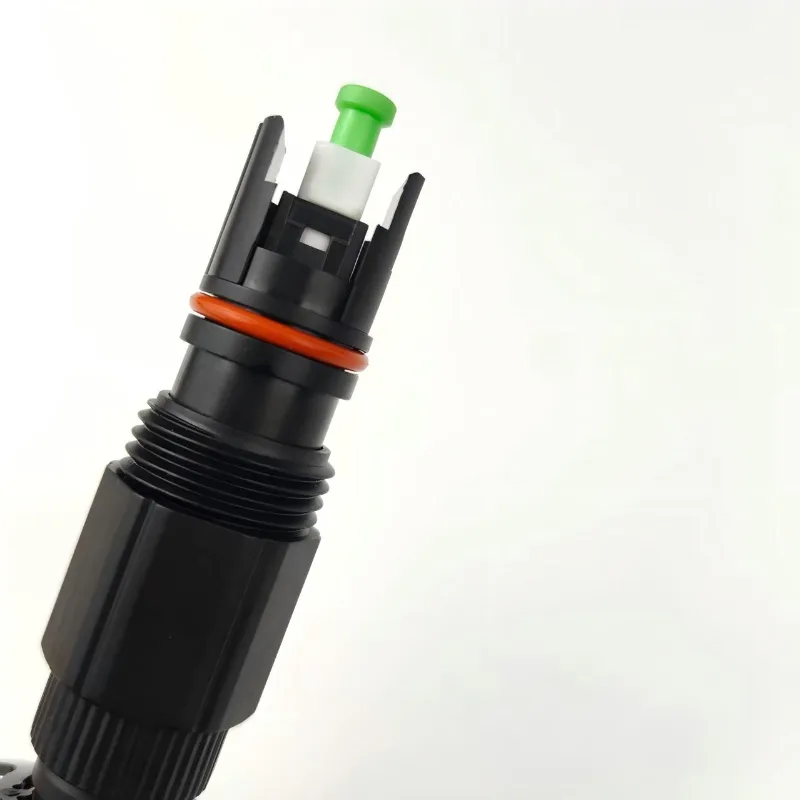

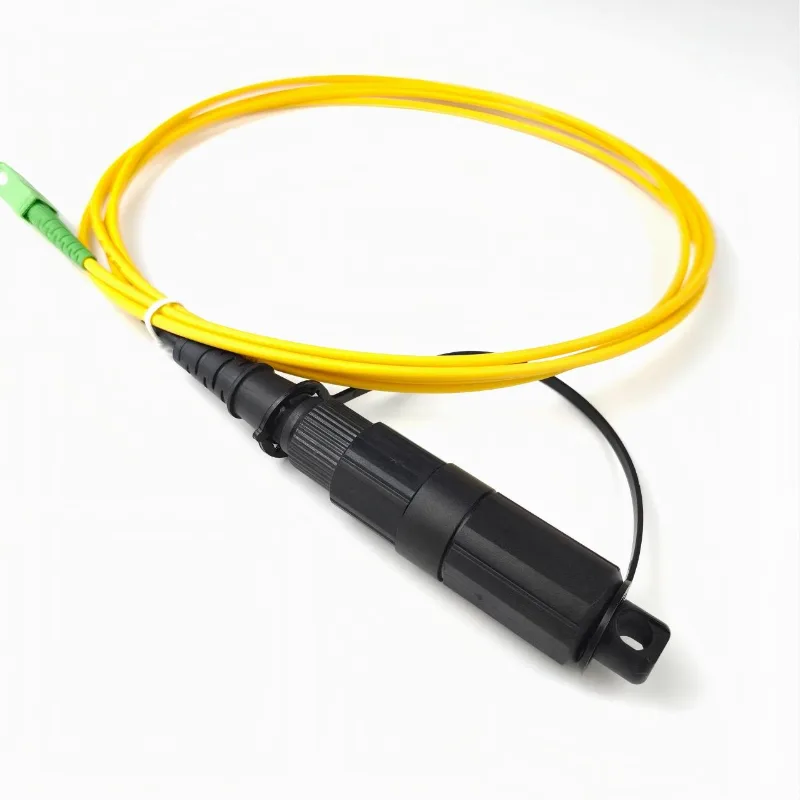

ส่วนประกอบนี้รวมขั้วต่อกันน้ำตัวผู้ IPSC ระดับ IP68 เข้ากับขั้วต่อ SC/APC มาตรฐาน ขั้วต่อภายนอกมีฝาปิดกันฝุ่นแบบผูกไว้เพื่อป้องกันการเชื่อมต่อจากฝุ่นและความชื้นเมื่อไม่ได้ใช้งาน การกำหนดค่าไฟเบอร์มาตรฐานใช้ไฟเบอร์โหมดเดี่ยว OS2 ในขณะที่ไฟเบอร์ G.657.A1 ที่ไม่ไวต่อการโค้งงอนั้นพร้อมใช้งานสำหรับการติดตั้งที่มีข้อกำหนดการกำหนดเส้นทางที่เข้มงวดมากขึ้น

ข้อมูลจำเพาะของวัสดุโครงสร้าง

1. พารามิเตอร์ตัวเชื่อมต่อ

2. ข้อมูลจำเพาะของสายไฟเบอร์

แกนไฟเบอร์: ไฟเบอร์โหมดเดี่ยว OS2, 9/125μm, สอดคล้องกับ G.652D; G.657.A1 ไฟเบอร์ที่ไม่ไวต่อการโค้งงอเป็นตัวเลือกสำหรับการกำหนดเส้นทางท่อร้อยสายแคบ

เสื้อนอก: วัสดุฮาโลเจนเป็นศูนย์ควันต่ำ LSZH; แจ็คเก็ตสีเหลืองเป็นมาตรฐาน, แจ็คเก็ตกลางแจ้ง PE สีดำตามคำขอ

สายเคเบิล OD: สายแพทช์ซิมเพล็กซ์มาตรฐาน 3.0 มม. / สายเคเบิลกลางแจ้งกลม 5.0 มม. / สายเคเบิลหล่นเข้ากันได้ เส้นผ่านศูนย์กลางภายนอกแบบกำหนดเองสำหรับโครงการพิเศษ

ความยาวสต็อกมาตรฐาน: 1 ม. 2 ม. 3 ม. 5 ม. 10 ม. ความยาวที่ไม่ได้มาตรฐานใดๆ ที่รองรับโดยการผลิตแบบสั่งทำจากโรงงาน

ประสิทธิภาพแสง (เงื่อนไขการทดสอบ: 23 ℃ อุณหภูมิแวดล้อม)

คุณสมบัติที่สำคัญ

· ขั้วต่อกันน้ำกลางแจ้งระดับ IP68 สำหรับสภาพแวดล้อมกลางแจ้งที่มีความต้องการสูง

· การออกแบบที่สิ้นสุดล่วงหน้าเพื่อการติดตั้งและการเชื่อมต่อภาคสนามที่รวดเร็วยิ่งขึ้น

· ขั้วต่อ SC/APC สำหรับความเข้ากันได้ของอินเทอร์เฟซไฟเบอร์มาตรฐาน

· OS2 9/125 μm ไฟเบอร์โหมดเดียว เป็นมาตรฐาน

· ตัวเลือกไฟเบอร์ G.657.A1 สำหรับการกำหนดเส้นทางที่เข้มงวดยิ่งขึ้นและการติดตั้งที่มีความหนาแน่นสูงกว่า

· การสูญเสียการแทรก ≤0.30 dB

· การสูญเสียการส่งคืน APC ≥60 dB

· อุณหภูมิในการทำงาน: -40°C ถึง +75°C

· ใช้งานได้กับสายแพทช์ simplex 3.0 มม., สายเคเบิลกลางแจ้งแบบกลม 5.0 มม. และสายดรอปไฟเบอร์

· ความยาวสายเคเบิลแบบกำหนดเอง ประเภทไฟเบอร์ แจ็คเก็ต การกำหนดค่าคอนเนคเตอร์ และเครื่องหมาย OEM พร้อมใช้งาน

· การทดสอบการมองเห็น 100% สำหรับการประกอบที่เสร็จสมบูรณ์

การใช้งานทั่วไป

สายแพทช์กันน้ำระดับ IP68 เหมาะสำหรับ:

· เครือข่ายการเข้าถึง FTTH

· กล่องกระจายไฟเบอร์กลางแจ้ง

· เทอร์มินัลการเข้าถึงไฟเบอร์

· สถานีฐานและโครงสร้างพื้นฐานโทรคมนาคม

· ตู้สื่อสารกลางแจ้ง

· การติดตั้งไฟเบอร์ทางอากาศและริมถนน

· การเชื่อมต่อไฟเบอร์ที่สัมผัสกับฝน ฝุ่น และการเปลี่ยนแปลงของอุณหภูมิ

· การใช้งานไฟเบอร์กลางแจ้งที่สิ้นสุดล่วงหน้า

ความน่าเชื่อถือทางกลและสิ่งแวดล้อม

1 ประสิทธิภาพทางกล

ความต้านแรงดึง: ความตึงตามแนวแกนคงที่ ≥100N; การสูญเสียแสงเพิ่มขึ้น ＜0.1dB หลังจากการกำจัดภาระ เหมาะสำหรับการก่อสร้างแบบลากกลางแจ้ง

ความต้านทานการดัด: 1,000 รอบการดัดแบบไดนามิกที่รัศมี 10 มม. โดยมีความผันผวนของการสูญเสีย ＜0.1dB; รัศมีการดัดงอการติดตั้งขั้นต่ำ ≥10×สาย OD; รัศมีการดัดคงที่ในระยะยาว ≥15×สาย OD

วงจรชีวิตการผสมพันธุ์: ≥500 รอบการผสมพันธุ์สำหรับขั้วต่อกันน้ำ IPSC; ≥1,000 รอบสำหรับขั้วต่อ SC/APC โดยไม่ทำให้ประสิทธิภาพทางแสงลดลง

ความต้านทานการกระแทกด้านข้าง: ทนต่อแรงกดด้านข้าง 1000N/100 มม. ไม่มีการแตกร้าวของแจ็คเก็ตหรือเส้นใยแตกภายใน

2 การปรับตัวด้านสิ่งแวดล้อม (พอดีกับเขตภูมิอากาศโลก)

อุณหภูมิในการทำงาน: -40°C ~ +75°° เหมาะสำหรับยุโรปเหนือที่มีอากาศหนาวเย็นและการใช้งานกลางแจ้งในเขตร้อนที่มีอุณหภูมิสูง

อุณหภูมิในการจัดเก็บ: -50 ℃ ~ + 85 ℃ ไม่มีการเสื่อมสภาพของส่วนประกอบในระหว่างการขนส่งทางทะเลทางไกลในภาชนะที่ปิดสนิท

การเสื่อมสภาพด้วยความร้อนชื้น: การเก็บรักษา 1,000 ชั่วโมงภายใต้ 85 ℃ และ 85% RH ไม่มีน้ำรั่วซึมภายในตัวเครื่องที่ปิดสนิท เพิ่มการสูญเสีย ≤0.2dB

ความต้านทานรังสียูวี: การทดสอบการสัมผัสรังสียูวี 2000 ชั่วโมงโดยไม่มีการแตกร้าวของตัวเครื่องหรือความยืดหยุ่นของวงแหวนซีล รับประกันอายุการใช้งานที่ยาวนานสำหรับการติดตั้งแบบเปิดโล่ง

การกำหนดค่าและการปรับแต่งผลิตภัณฑ์

5.1 กฎการเข้ารหัสโมเดล (ง่ายสำหรับลูกค้าทั่วโลกในการสั่งซื้อ)

ตัวอย่างโมเดล: YY-IPSC-OS2-APCAPC-2M คำอธิบาย: YY = โรงงาน Ningbo Yuanyi, IPSC = ประเภทตัวเชื่อมต่อกันน้ำ, OS2 = ไฟเบอร์โหมดเดี่ยว, APCAPC = ปลายทั้งสองข้างของ APC Polish, 2M = ความยาวสายเคเบิล 2 เมตร

5.2 ตัวเลือกการปรับแต่งจากโรงงาน

การเปลี่ยนแปลงส่วนปลาย: มีขั้วต่อสีน้ำเงิน SC/UPC สำหรับปลายผมเปียเพื่อให้เป็นไปตามข้อกำหนดการสูญเสียผลตอบแทนที่แตกต่างกัน

การอัพเกรดประเภทสายเคเบิล: เข้ากันได้กับสายแพทช์ 3.0 มม., สายเคเบิลกลางแจ้งแบบกลม 5.0 มม. หรือสายเคเบิลแบบหล่น - เลือกตามความต้องการในการใช้งาน

การอัพเกรดแจ็คเก็ต: แจ็คเก็ตดัดแปลงที่ทนต่อหนู, แจ็คเก็ต PE สีดำที่ทนต่อสภาพอากาศสำหรับการฝังโดยตรงและสภาพแวดล้อมที่รุนแรงในอากาศ

การอัพเกรดไฟเบอร์แบบพิเศษ: G.657.A1 ไฟเบอร์ที่ไม่ไวต่อการโค้งงอเป็นพิเศษสำหรับท่อแคบและสถานการณ์การเดินสายหนาแน่น

การสร้างแบรนด์ OEM: การพิมพ์แบบกำหนดเองพร้อมโลโก้ลูกค้า บาร์โค้ดสินทรัพย์โครงการ และรหัสติดตามแบทช์ รองรับบรรจุภัณฑ์ฉลากขาวที่เป็นกลาง

5.3 แนวทางการติดตั้ง

ก่อนการเชื่อมต่อ

ทำความสะอาดปลอกเซรามิกด้วยผ้าเช็ดทำความสะอาดแบบไม่มีขุยที่เหมาะสมก่อนผสมพันธุ์ ฝุ่นหรือการปนเปื้อนที่ส่วนปลายอาจเพิ่มการสูญเสียการแทรกและลดความน่าเชื่อถือในการเชื่อมต่อ

การเชื่อมต่อขั้วต่อกันน้ำ

ตรวจสอบให้แน่ใจว่าบริเวณซีลสะอาดและเข้าที่แล้ว ขันขั้วต่อ IPSC ให้แน่นตามการออกแบบขั้วต่อเพื่อให้แน่ใจว่าโครงสร้างการซีลประกอบอย่างถูกต้อง

การกำหนดเส้นทางสายเคเบิล

หลีกเลี่ยงการโค้งงออย่างแหลมคม แรงดึงที่มากเกินไป และการโหลดโดยตรงบนตัวตัวเชื่อมต่อ ระหว่างการติดตั้ง ให้ใช้แรงดึงกับสายเคเบิลตามความเหมาะสม แทนที่จะใช้ขั้วต่อเป็นจุดดึง

การเชื่อมต่อที่ไม่ได้ใช้

ติดตั้งฝาปิดกันฝุ่นและปลั๊กกันฝุ่นของขั้วต่อไว้อย่างถูกต้องเมื่อไม่ได้ใช้งานขั้วต่อ ซึ่งจะช่วยปกป้องอินเทอร์เฟซแบบออปติคอลจากฝุ่น ความชื้น และสิ่งปนเปื้อนอื่นๆ

บรรจุภัณฑ์และการส่งออก

สายแพทช์กันน้ำระดับ IP68 ได้รับการบรรจุตามความยาวสายเคเบิล การกำหนดค่าตัวเชื่อมต่อ และข้อกำหนดในการขนย้าย

บรรจุภัณฑ์ภายใน

สายแพทช์ไฟเบอร์แต่ละเส้นสามารถบรรจุแยกกันในถุง PE ป้องกันหรือแพ็คเกจแบบกำหนดเอง เพื่อลดการปนเปื้อนและความเสียหายระหว่างการขนย้าย

บรรจุภัณฑ์ด้านนอก

กล่องส่งออกใช้วัสดุบรรจุภัณฑ์ลูกฟูกที่เหมาะสมเพื่อปกป้องส่วนประกอบในระหว่างการขนส่งภายในประเทศ การขนส่งทางทะเล การขนส่งทางอากาศ และกระบวนการโลจิสติกส์อื่น ๆ

เอกสารประกอบ

บันทึกการตรวจสอบ รายการบรรจุภัณฑ์ และเอกสารการส่งออกอื่นๆ สามารถจัดหาได้ตามความต้องการของคำสั่งซื้อและปลายทาง

ทำไมต้องเลือก Ningbo Yuanyi

Ningbo Yuanyi เชี่ยวชาญด้านส่วนประกอบไฟเบอร์ออปติกแบบพาสซีฟและแอสเซมบลีไฟเบอร์ที่สิ้นสุดล่วงหน้าสำหรับการใช้งานโทรคมนาคมและ FTTH

สำหรับผู้ซื้อที่จัดหาสายแพทช์ไฟเบอร์ออปติกกันน้ำ IP68 จากประเทศจีน บริษัทจัดเตรียม:

· การผลิตและการประกอบภายในองค์กร

· คอนเนคเตอร์แบบควบคุมและกระบวนการขัดเงา

· การทดสอบออปติคอล 100% ของชุดประกอบสำเร็จรูป

· การกำหนดค่าสายเคเบิลมาตรฐานและแบบกำหนดเอง

· OEM และการสนับสนุนฉลากส่วนตัว

· ความยาวสายเคเบิลและบรรจุภัณฑ์ที่ยืดหยุ่น

· รองรับคำสั่งซื้อจำนวนมากและตามโครงการ
