สายแพทช์สายเคเบิลหล่นที่เชื่อมต่อล่วงหน้ากันน้ำ

ในฐานะผู้ผลิตมืออาชีพจากประเทศจีน Yuanyi ต้องการจัดหาสายแพทช์สายเคเบิลหล่นที่เชื่อมต่อล่วงหน้าแบบกันน้ำให้กับคุณ มีจำหน่ายในการกำหนดค่า Type A และ Type B โดยชุดประกอบสามารถมาพร้อมกับขั้วต่อกันน้ำแบบคู่ หรือขั้วต่อ IP68 กลางแจ้งหนึ่งตัว และขั้วต่อ SC มาตรฐานหนึ่งตัวสำหรับการเชื่อมต่ออุปกรณ์ภายในอาคาร เนื่องจากสายเคเบิลได้รับการยุติการผลิตและผ่านการทดสอบจากโรงงาน จึงไม่จำเป็นต้องมีการเชื่อมต่อฟิวชันแบบฟิลด์หรือการขัดผิวหน้าที่ปลายระหว่างการติดตั้ง

ส่งคำถาม

รายละเอียดสินค้า

สายแพทช์เคเบิลแบบหล่นที่เชื่อมต่อล่วงหน้าแบบกันน้ำ เป็นชุดสายเคเบิลไฟเบอร์ออปติกที่เลิกผลิตจากโรงงานซึ่งพัฒนาขึ้นเพื่อการเชื่อมต่อไฟเบอร์กลางแจ้งที่รวดเร็วและเชื่อถือได้ โดยผสมผสานไฟเบอร์โหมดเดี่ยวที่ไม่ไวต่อโค้งงอ G.657A1 โครงสร้างสายเคเบิลแบบหล่นขนาดกะทัดรัด และตัวเชื่อมต่อกันน้ำระดับ IP68 เพื่อลดความซับซ้อนในการใช้งานไฟเบอร์ใน FTTH และเครือข่ายการสื่อสารกลางแจ้งอื่นๆ

ผลิตโดย Yuanyi ในประเทศจีน เหมาะสำหรับการใช้งานที่การติดตั้งรวดเร็ว ประสิทธิภาพการมองเห็นที่มั่นคง และการป้องกันความชื้นและสภาพภายนอกอาคารเป็นสิ่งสำคัญ

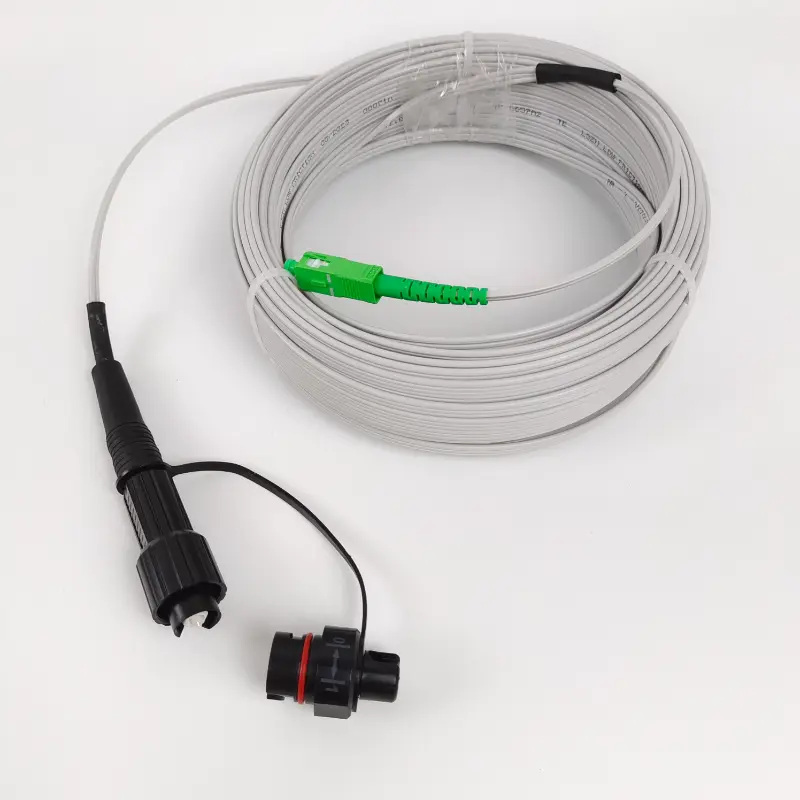

Waterproof Pre-Connected Drop Cable Patch Cord

คุณสมบัติและข้อดีที่สำคัญ:

1，ไม่จำเป็นต้องต่อประกบหรือขัดฟิลด์แบบพลักแอนด์เพลย์ ซึ่งช่วยลดเวลาและต้นทุนในการติดตั้งได้อย่างมาก

2，การซีลกันน้ำระดับ IP68 พร้อมโอริงซิลิโคนสองชั้นและตัวเรือนพีซีทนไฟ เหมาะสำหรับการเปิดรับแสงกลางแจ้งในระยะยาว

3，ไฟเบอร์ G.657A1 ที่ไม่ไวต่อการโค้งงอช่วยให้มั่นใจได้ว่าการส่งสัญญาณมีความเสถียรแม้ในพื้นที่แคบ

4 การกำหนดค่าตัวเชื่อมต่อเสริม: ปลายกันน้ำ IP68 คู่ / ปลาย IP68 เดี่ยว + ขั้วต่อ SC มาตรฐานในร่ม

5， การออกแบบที่รองรับตัวเองด้วยสายส่งสำหรับการติดตั้งทางอากาศ

6 ปัจจุบันเป็นตัวเลือกที่ต้องการสำหรับการเชื่อมต่อสายเคเบิลกลางแจ้งอย่างรวดเร็วในการเข้าถึง FTTH ไมล์สุดท้าย การเฝ้าระวังกลางแจ้ง AP กลางแจ้ง และการสื่อสารแบบออปติคัลของมหาวิทยาลัย

7, แจ็คเก็ตมาตรฐาน LSZH พร้อม PE สีดำทน UV เป็นตัวเลือกเพื่อยืดอายุการใช้งานกลางแจ้ง (≥20ปี)

โครงสร้างสายเคเบิล

สายดรอปถูกสร้างขึ้นรอบๆ ไฟเบอร์ออปติกโหมดเดียวส่วนกลาง และเสริมด้วยส่วนประกอบที่มีความแข็งแรงแบบขนาน ลวดเหล็กแบบรวมในตัวให้การสนับสนุนทางกลเพิ่มเติมสำหรับการติดตั้งทางอากาศแบบรองรับในตัว

ส่วนประกอบโครงสร้าง

· ใยแก้วนำแสง: G.657A1 ไฟเบอร์โหมดเดี่ยวที่ไม่ไวต่อการโค้งงอ

· สมาชิกที่แข็งแกร่ง: แท่ง FRP ขนานกัน 2 แท่ง, Ø0.5 มม

· สายแมสเซนเจอร์: ลวดเหล็กฟอสเฟต 1.0 มม

· เปลือกนอก: มีตัวเลือก PE สีดำมาตรฐาน LSZH / ทน UV

· การกำหนดค่าสายเคเบิล: สายดรอปชนิดโบว์แบน

ข้อมูลจำเพาะของสายเคเบิลหล่น

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภทสายเคเบิล	สายดรอปชนิดโบว์แบน
มิติข้อมูลมาตรฐาน	(2.0 × 3.0) ±0.1 มม. พร้อมตัวส่ง 5.0±0.2 มม
สมาชิกที่แข็งแกร่ง	แท่ง FRP ขนานคู่ (φ0.5มม.)
แมสเซนเจอร์ไวร์	ลวดเหล็กฟอสเฟต 1.0 มม
วัสดุเปลือกนอก	LSZH (มาตรฐาน) / PE ทนรังสียูวีสีดำ (อุปกรณ์เสริม)
วิธีการติดตั้ง	ทางอากาศ ติดผนัง ท่อร้อยสายไฟ ฝังโดยตรงแบบตื้น

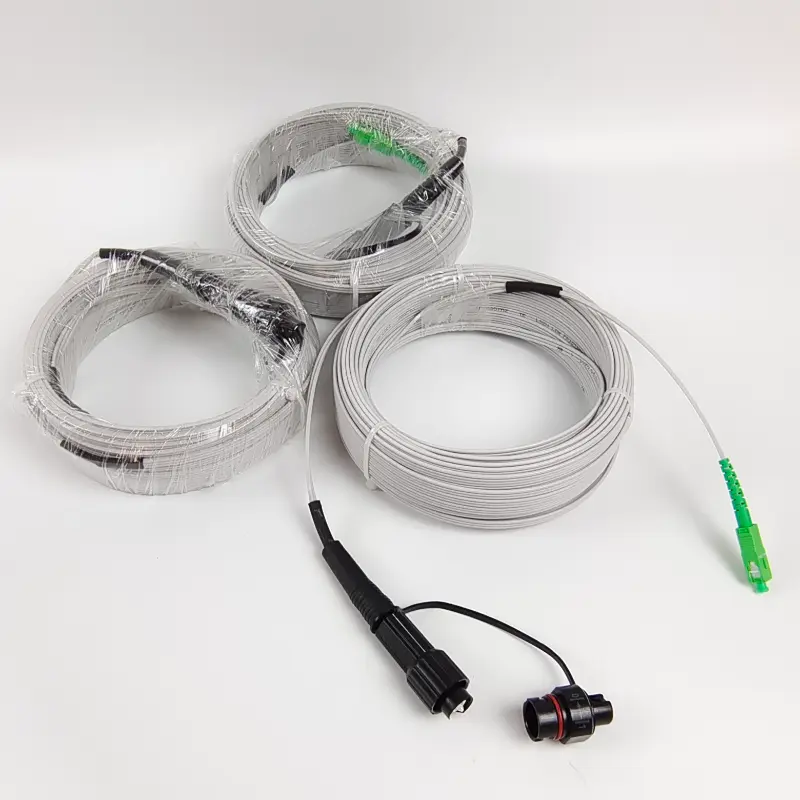

Waterproof Pre-Connected Drop Cable Patch Cord

ลักษณะเฉพาะของใยแก้วนำแสง (G.657A1)

พารามิเตอร์	ค่า
ประเภทไฟเบอร์	G.657A1 ไฟเบอร์โหมดเดี่ยวที่ไม่ไวต่อโค้งงอ
จำนวนคอร์	1 แกน
เส้นผ่านศูนย์กลางฟิลด์โหมด	9ไมโครเมตร / 125ไมโครเมตร
ความยาวคลื่นปฏิบัติการ	1310 นาโนเมตร / 1490 นาโนเมตร / 1550 นาโนเมตร
การลดทอน @ 1310nm	≤ 0.4 dB/กม. (มาตรฐาน) / ≤ 0.36 dB/กม. (พรีเมียม)
การลดทอน @ 1550nm	≤ 0.3 เดซิเบล/กม. (มาตรฐาน) / ≤ 0.22 เดซิเบล/กม. (พรีเมียม)
การสูญเสียโค้งมาโคร @1550nm, φ30มม.×10 รอบ	≤ 0.25 เดซิเบล
การสูญเสียโค้งมาโคร @1625nm, φ30มม.×10 รอบ	≤ 1.00 เดซิเบล
การสูญเสียโค้งมาโคร @1550nm, φ20มม.×1 รอบ	≤ 0.75 เดซิเบล
การสูญเสียโค้งมาโคร @1625nm, φ20มม.×1 รอบ	≤ 1.50 เดซิเบล

ประสิทธิภาพของตัวเชื่อมต่อ

5.1 ขั้วต่อกันน้ำ IP68 (ปลายกลางแจ้ง)

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภทปลายหน้า	APC / UPC (เลือกได้)
การสูญเสียการแทรกแบบปลายด้านเดียว	≤ 0.3 เดซิเบล
การสูญเสียผลตอบแทน (APC)	≥ 55 เดซิเบล
การสูญเสียผลตอบแทน (UPC)	≥ 50 เดซิเบล
ความทนทานในการผสมพันธุ์	≥ 1,000 รอบ ความแปรผันของการสูญเสีย ≤ 0.2 dB
ระดับการป้องกันน้ำเข้า	IP68 (กันน้ำได้เมื่อแช่น้ำเป็นเวลานาน)
วัสดุที่อยู่อาศัย	PC ทนไฟ + โอริงซิลิโคนสีแดงสองชั้น
บรรเทาความเครียด	บูทลูกฟูกเพื่อป้องกันการแตกหักของรากสายเคเบิล

5.2 ขั้วต่อภายในมาตรฐาน (ตัวเลือก B เท่านั้น)

ประเภทที่มีจำหน่าย:SC-APC / SC-UPC

ไม่มีการซีลกันน้ำ – สำหรับสภาพแวดล้อมในร่มที่แห้งเท่านั้น (ตู้ ตัวแยกสัญญาณ ONU) ไม่ใช่สำหรับการสัมผัสกลางแจ้ง

ประสิทธิภาพทางกลและสิ่งแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
โหลดแรงดึงระยะสั้น	≥ 600 นิวตัน ~ 800 นิวตัน
ความตึงเครียดในการทำงานในระยะยาว	≥ 200 นิวตัน ~ 300 นิวตัน
ความต้านทานการกระแทกระยะสั้น (N/100 มม.)	≥ 2200 นิวตัน
ความต้านทานการกระแทกในระยะยาว (N/100 มม.)	≥ 1,000 นิวตัน
รัศมีการดัดแบบคงที่	≥ 30 มม
รัศมีการดัดงอแบบไดนามิก	≥ 60 มม
อุณหภูมิในการขนส่ง/การเก็บรักษา	-40°C ~ +60°C
อุณหภูมิการติดตั้ง	-10°C ~ +50°C
อุณหภูมิในการทำงาน	-40°C ~ +70°C
อายุการใช้งาน UV กลางแจ้ง	≥ 20 ปี
การทดสอบการปั่นจักรยานด้วยอุณหภูมิ	100 รอบตั้งแต่ -40°C ถึง 70°C, ความผันผวนของการสูญเสีย ≤ 0.2dB
การทดสอบอายุความร้อนชื้น	500 ชม. @ 85 ℃ / 85% RH ไม่มีการรั่วไหลของซีลหรือริ้วรอย

Waterproof Pre-Connected Drop Cable Patch Cord

คู่มือการเลือกและการติดตั้ง

ตัวเลือก	การกำหนดค่า	แอปพลิเคชั่นที่แนะนำ

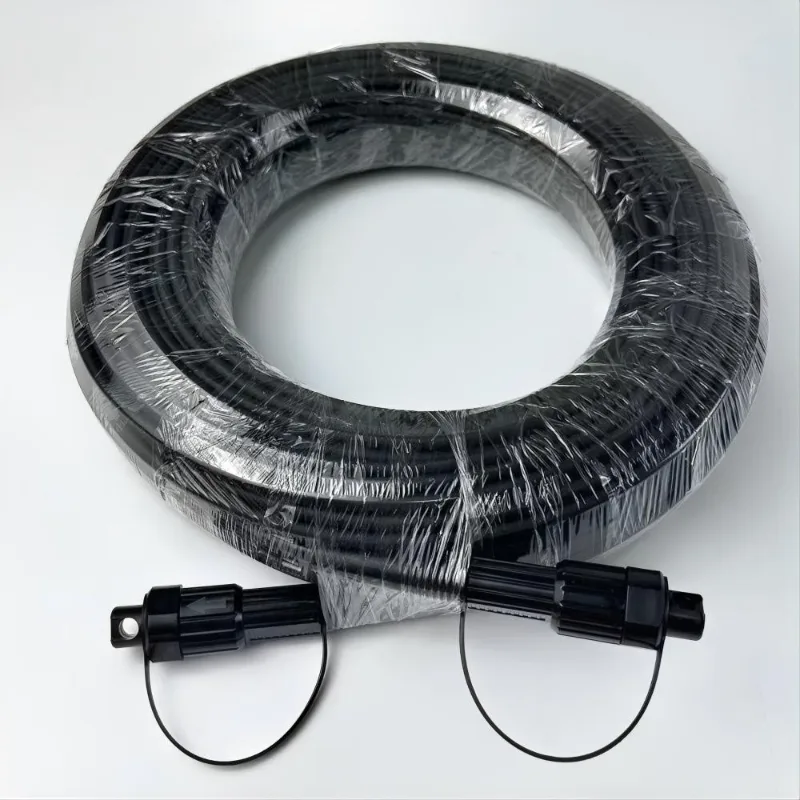

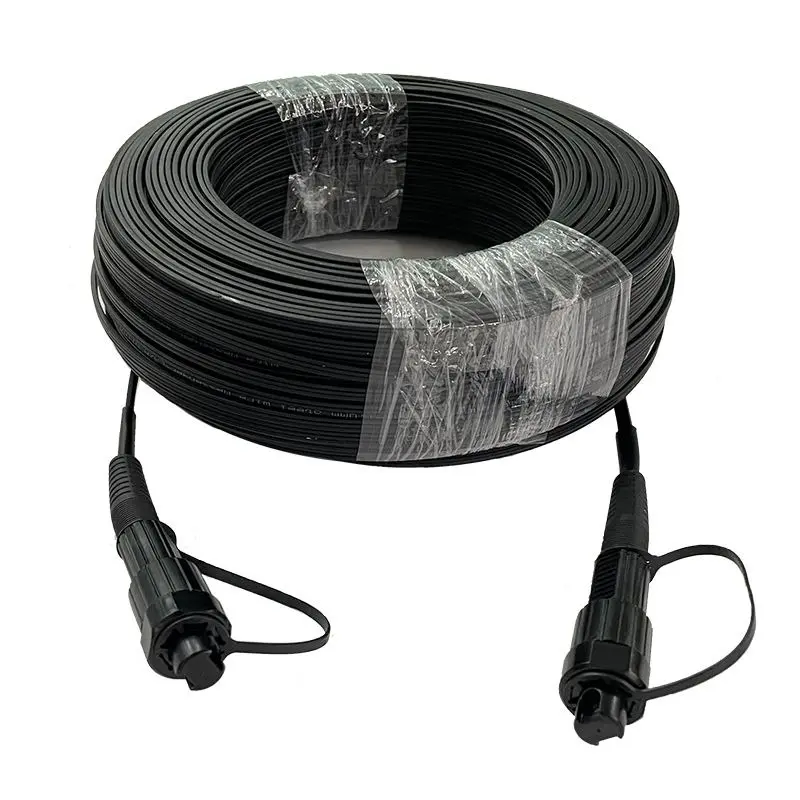

ประเภท ก	ปลายกันน้ำ IP68 คู่	การสัมผัสกลางแจ้งเต็มรูปแบบ ท่อใต้ดิน หลุมที่มีน้ำขัง ส่วนต่อขยายแบบเรียงซ้อนหลายส่วน

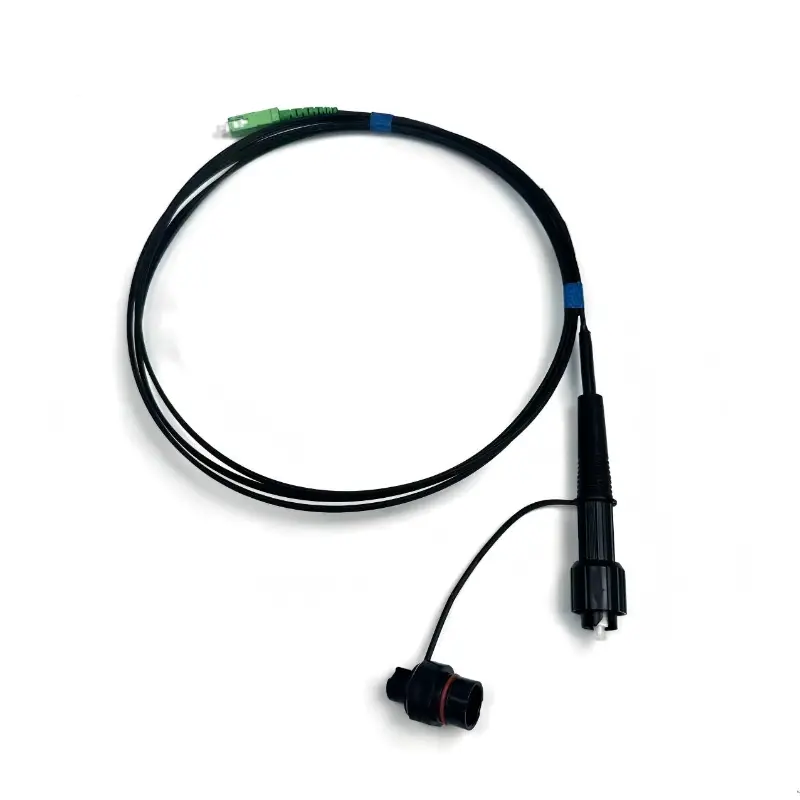

ประเภทบี	ปลายกันน้ำ IP68 เดี่ยว + ขั้วต่อ SC ภายใน	การเข้าถึง FTTH – กันน้ำปลายกลางแจ้ง ปลายในอาคารเชื่อมต่อกับอุปกรณ์แห้ง (โซลูชันหลัก)

หมายเหตุการติดตั้ง:

ยุติการทำงานล่วงหน้าจากโรงงาน – ไม่จำเป็นต้องใช้ตัวต่อฟิวชันหรือการขัดเงาถึงสถานที่

การออกแบบชาย/หญิงช่วยให้ขยายได้ง่ายในระยะทางไกลผ่านหลายส่วน

ปลายขั้วต่อภายในต้องไม่โดนฝนหรือความชื้น

ตรวจสอบให้แน่ใจว่าเกลียวขั้วต่อ IP68 ขันแน่นอย่างเหมาะสมเพื่อรักษาความสมบูรณ์ของการกันน้ำ

การใช้งาน

สายแพทช์เคเบิลแบบหล่นที่เชื่อมต่อล่วงหน้าแบบกันน้ำระดับ IP68 ได้รับการออกแบบมาเพื่อการเข้าถึงไฟเบอร์กลางแจ้งและการใช้งานการเชื่อมต่อไฟเบอร์ระยะสั้นที่ต้องมีการติดตั้งที่รวดเร็วและการปกป้องสิ่งแวดล้อม

เครือข่าย FTTH Last-Mile

ใช้เพื่อเชื่อมต่อจุดกระจายไฟเบอร์กลางแจ้งกับอุปกรณ์ฝั่งสมาชิก ในขณะเดียวกันก็ลดความจำเป็นในการยกเลิกภาคสนาม

การเฝ้าระวังกลางแจ้ง

เหมาะสำหรับกล้อง IP และอุปกรณ์เฝ้าระวังที่เชื่อมต่อด้วยไฟเบอร์อื่นๆ ที่ติดตั้งในสถานที่กลางแจ้ง

จุดเชื่อมต่อไร้สาย

สามารถใช้สำหรับการเชื่อมต่อไฟเบอร์กับจุดเข้าใช้งานไร้สายกลางแจ้งและอุปกรณ์สื่อสารที่จำเป็นต้องมีการกันน้ำ

วิทยาเขตและเครือข่ายอุตสาหกรรม

ใช้ได้กับการเชื่อมโยงแสงกลางแจ้งในวิทยาเขต โรงงานอุตสาหกรรม สถานที่ขนส่ง และสภาพแวดล้อมการสื่อสารแบบกระจายอื่นๆ

การติดตั้งใต้ดินและกันน้ำ

การกำหนดค่าตัวเชื่อมต่อ IP68 เหมาะสำหรับสภาพแวดล้อมที่ตัวเชื่อมต่ออาจสัมผัสกับน้ำฝน การควบแน่น หรือการแช่น้ำชั่วคราว

การปรับแต่งจากโรงงานและบริการ OEM

ในฐานะโรงงานสายแพทช์สายเคเบิลหล่นที่เชื่อมต่อล่วงหน้าของจีนกันน้ำชั้นนำ Ningbo Yuanyi เสนอตัวเลือกการปรับแต่งที่ครอบคลุม:

ตัวเชื่อมต่อโปแลนด์: SC/UPC หรือ SC/APC เพื่อให้เหมาะกับความต้องการของเครือข่ายที่แตกต่างกัน

ความยาวสายเคเบิล: ความยาวที่กำหนดเองตั้งแต่ 1 ม. ถึง 200 ม.+

วัสดุเสื้อแจ็คเก็ต: มาตรฐาน LSZH, PE สีดำทนรังสียูวีสำหรับกิจกรรมกลางแจ้งที่รุนแรง

การอัพเกรดไฟเบอร์: มาตรฐานไฟเบอร์ที่ไม่ไวต่อการโค้งงอ G.657A1 และไฟเบอร์ประเภทอื่นๆ ตามคำขอ

การสร้างแบรนด์ OEM: การพิมพ์แบบกำหนดเองพร้อมโลโก้ลูกค้า บาร์โค้ดของโครงการ และโค้ดติดตามแบทช์

บรรจุภัณฑ์: รองรับบรรจุภัณฑ์ฉลากสีขาวที่เป็นกลางหรือบรรจุภัณฑ์ที่มีตราสินค้าแบบกำหนดเอง

ทำไมต้องเลือก Ningbo Yuanyi

Yuanyi เชี่ยวชาญด้านส่วนประกอบไฟเบอร์ออปติกแบบพาสซีฟและแอสเซมบลีไฟเบอร์ออปติกที่สิ้นสุดล่วงหน้าสำหรับแอปพลิเคชันเครือข่ายการสื่อสาร

สำหรับสายแพทช์เคเบิลแบบหล่นที่เชื่อมต่อล่วงหน้าแบบกันน้ำ การผลิตและการควบคุมคุณภาพสามารถครอบคลุมกระบวนการประกอบทั้งหมด รวมถึงการประกอบตัวเชื่อมต่อ การฉีดขึ้นรูป การสิ้นสุดเส้นใย การขัดเงา และการทดสอบประสิทธิภาพทางแสง

บริษัทสนับสนุนการผลิตที่ได้มาตรฐานตลอดจน OEM และการปรับแต่งตามโครงการสำหรับผู้จัดจำหน่าย ผู้วางระบบ ผู้รับเหมาโทรคมนาคม และโครงการโครงสร้างพื้นฐานเครือข่าย

สามารถจัดเตรียมเอกสารผลิตภัณฑ์ ข้อมูลคุณสมบัติ และรายงานการทดสอบที่เกี่ยวข้องได้ตามความต้องการของโครงการและลูกค้า
