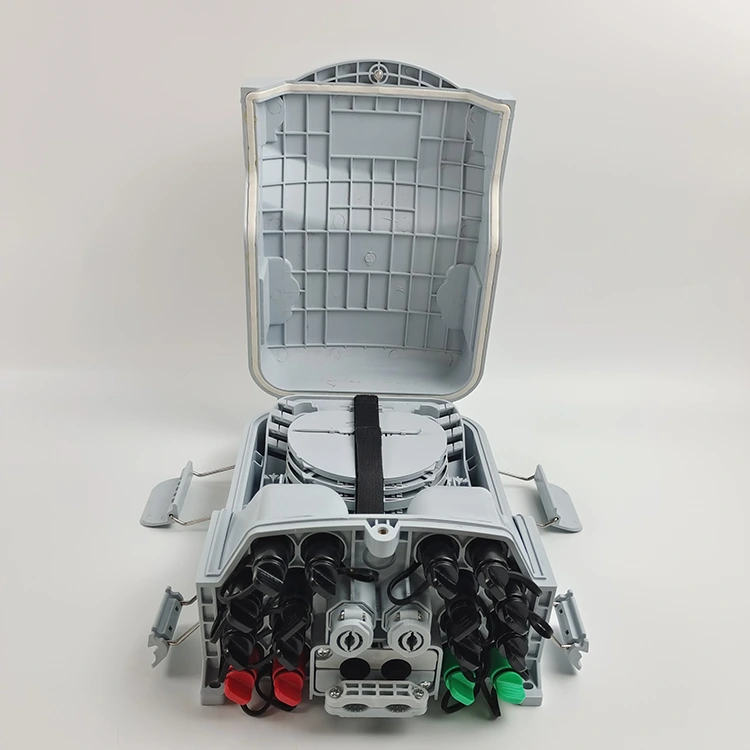

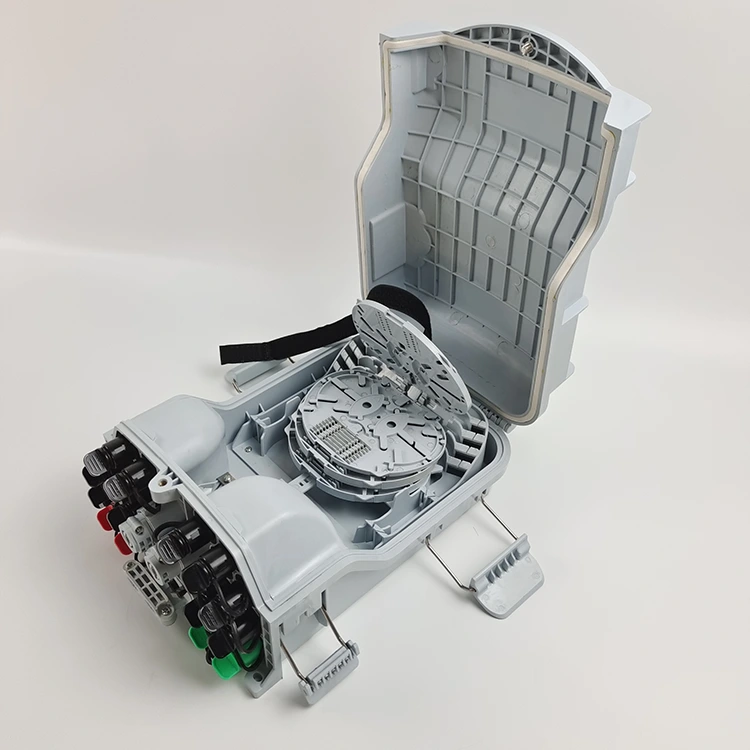

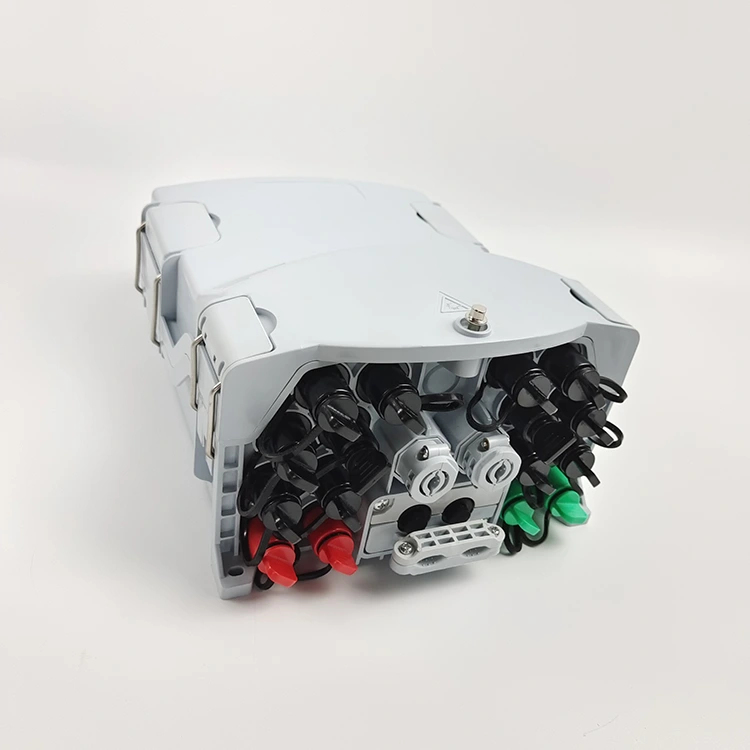

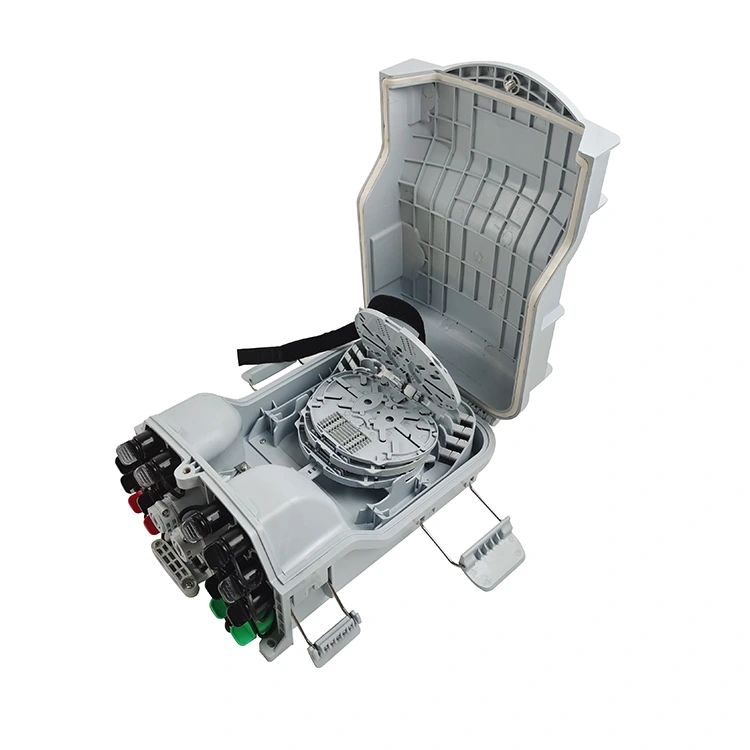

กล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 แกน

ในโครงการ FTTH ODN (Fiber to the Home Optical Distribution Network) การใช้กล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 แกนคุณภาพสูงของโรงงาน Yuanyi มอบข้อได้เปรียบที่สำคัญเหนือวิธีการประกบฟิวชั่นแบบดั้งเดิม กล่องเหล่านี้เพิ่มประสิทธิภาพการก่อสร้างและความเร็วในการปรับใช้ให้เหมาะสม และเพิ่มผลกำไร คุณภาพที่มั่นคงและเชื่อถือได้ทำให้เป็นตัวเลือกที่ต้องการสำหรับโครงการ FTTH ส่วนใหญ่ที่มุ่งเป้าไปที่ 5G และปัจจุบันเป็นกล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 คอร์ที่ทันสมัยที่สุดในอเมริกาใต้

สถานการณ์การใช้งานทั่วไปสำหรับกล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 คอร์ประกอบด้วย: ครอบคลุมภายนอกอาคารอย่างรวดเร็วในพื้นที่ที่อยู่อาศัยและการใช้งานบรอดแบนด์ขนาดใหญ่ในพื้นที่ชนบท ข้อกำหนดด้านความน่าเชื่อถือสูง เช่น เส้นทางรถไฟและเครือข่ายกล้องวงจรปิด และพื้นที่ที่บำรุงรักษายาก เช่น เสาสูงและชั้นใต้ดิน ซึ่งการต่อฟิวชันไม่สะดวก

Yuanyi เป็นผู้จัดจำหน่ายกล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 หลักมาโดยตลอดโดยจัดหาผลิตภัณฑ์สำหรับโครงการ FTTH ODN ทั้งในและต่างประเทศ

คุณสมบัติ:

(1) กล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 แกนมีการออกแบบที่ปิดสนิท

(2) วัสดุ: ABS, ป้องกันความชื้น, กันน้ำ, กันฝุ่นและต่อต้านริ้วรอย พร้อมระดับการป้องกัน IP68

(3) กล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 FO รวมฟังก์ชั่นการป้อนและการยึดสายเคเบิลแบบหล่น การต่อสายไฟเบอร์ออปติก การยึด การจัดเก็บ และการเดินสายไฟ

(4) ภายใน สายเคเบิลออปติคอล ผมเปีย และสายแพทช์มีการกำหนดเส้นทางอย่างอิสระ ป้องกันการรบกวน มีการใช้ตัวแยก PLC ขนาดเล็กในการติดตั้ง ทำให้การบำรุงรักษาง่ายขึ้น

(5) ถาดประกบกล่องกระจายไฟเบอร์ออปติกกันน้ำ 16 แกนสามารถพลิกขึ้นด้านบนได้ ทำให้สามารถวางตัวป้อนผ่านอินเทอร์เฟซเพื่อการบำรุงรักษาและการติดตั้งที่ง่ายดาย

(6) กล่องสามารถติดตั้งบนผนังหรือติดเสาได้ เหมาะสำหรับสภาพแวดล้อมทั้งในร่มและกลางแจ้ง

ข้อมูลจำเพาะ:

ข้อโต้แย้ง:

ตารางการกำหนดค่า:

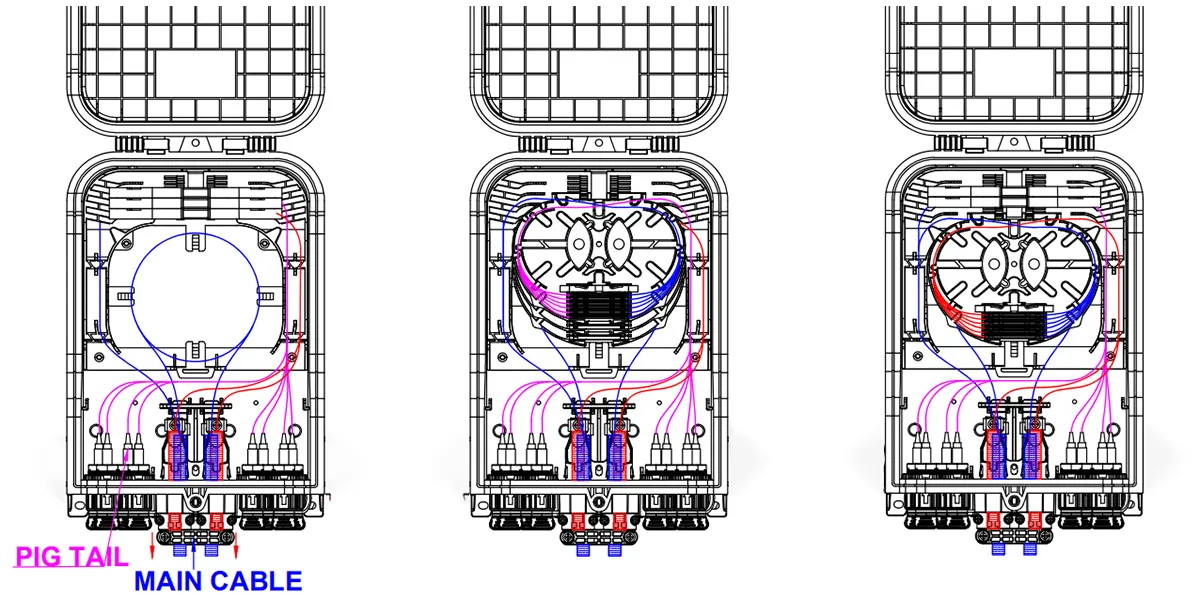

วิธีสายเคเบิลผลิตภัณฑ์:

วิธีสายเคเบิลผลิตภัณฑ์:

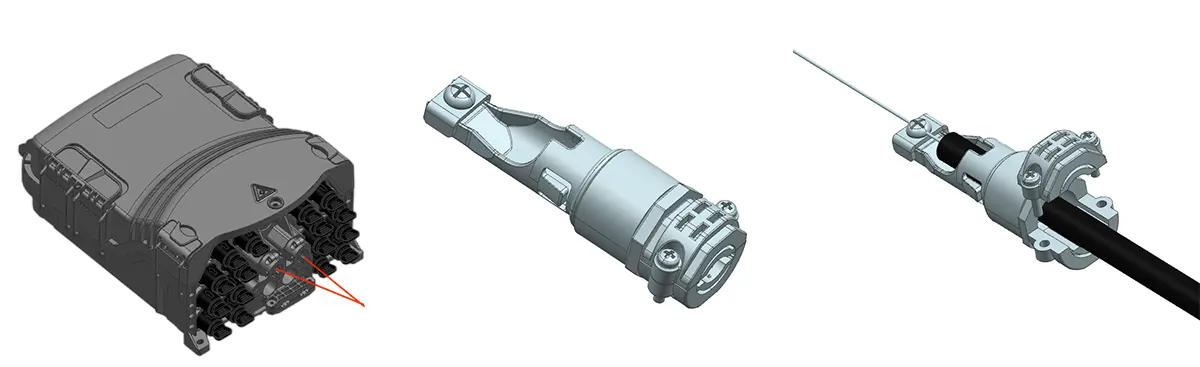

ปลั๊กเร็ว:

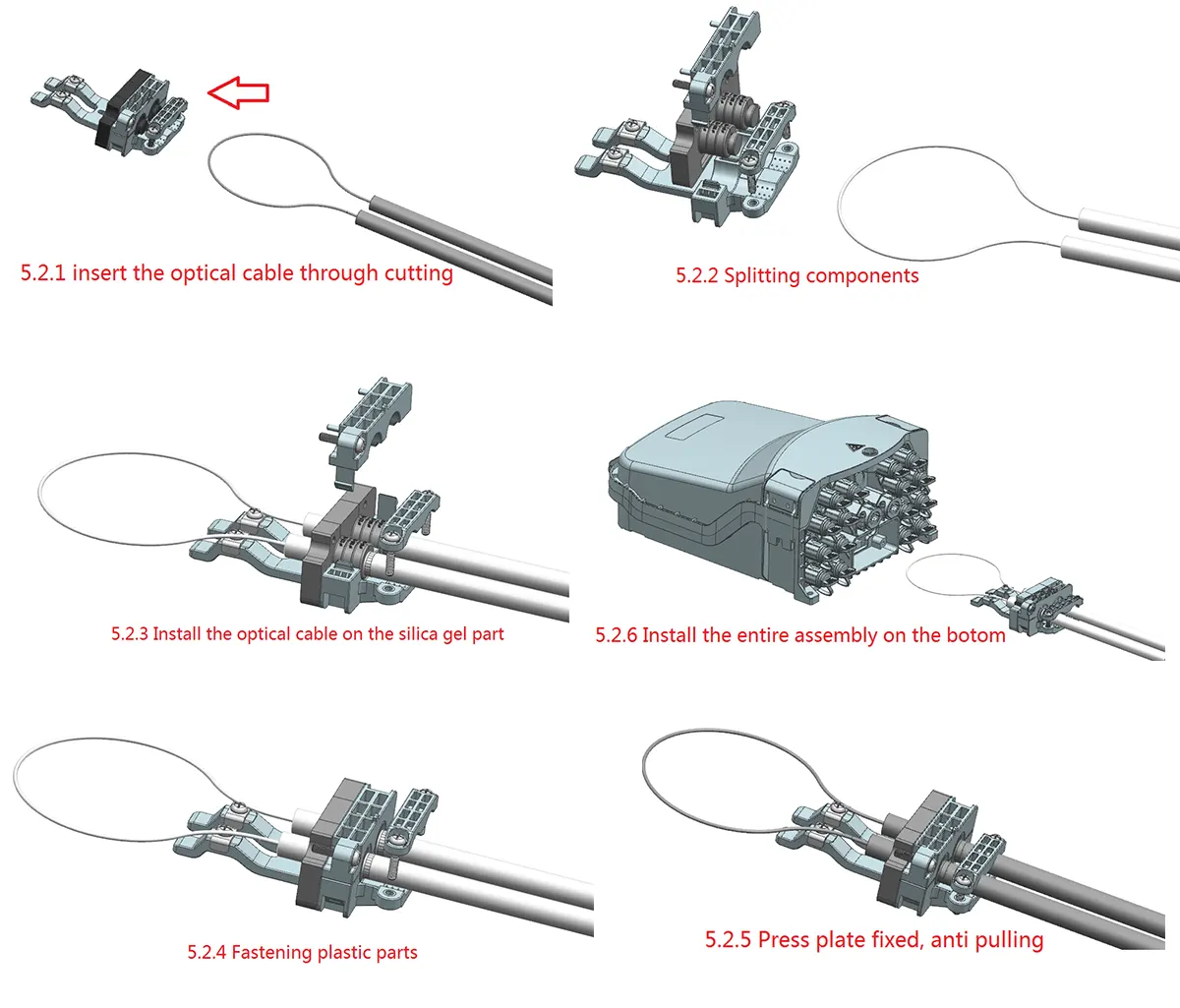

การติดตั้ง การยึด และการปิดผนึกสายเคเบิลออปติกแบบตรงอย่างรวดเร็วด้วย Fast Plug

การแยกส่วนสายเคเบิลใยแก้วนำแสง:

วิธีสายเคเบิลผลิตภัณฑ์:

ถาดต่อประกบ:

การติดตั้ง:

ติดผนัง:

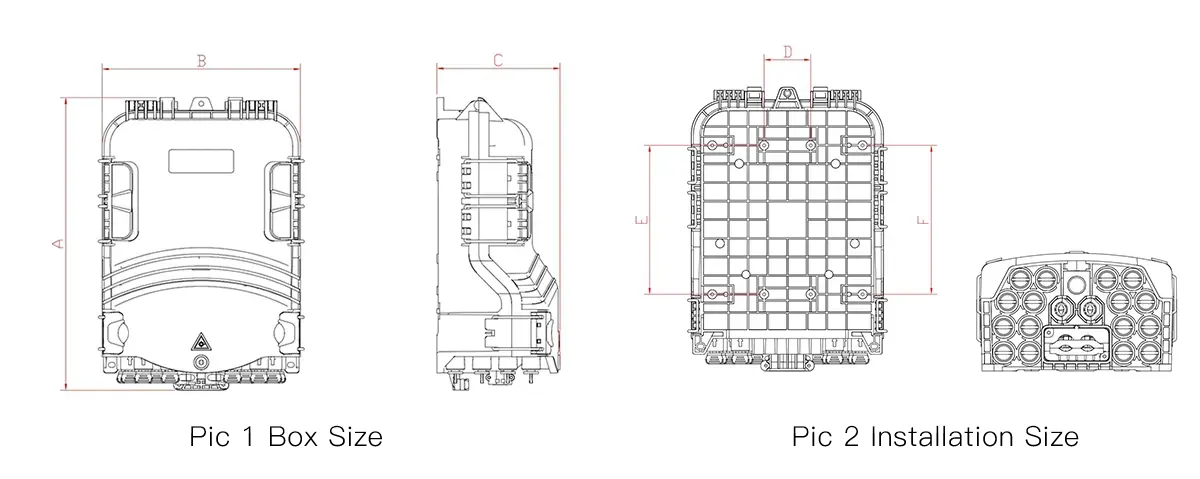

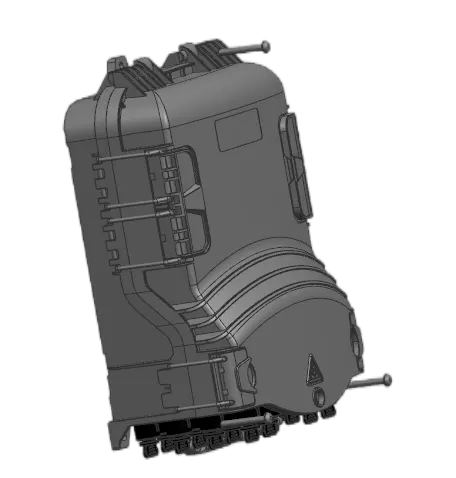

เจาะ 3 รูบนผนังตามขนาดในตารางที่ 1 วางสลักเกลียวขยาย Φ7.5*40 วางกล่องในรูจัดตำแหน่ง และยึดด้วยสลักเกลียว (รูปที่ 4)

การติดตั้งเสา:

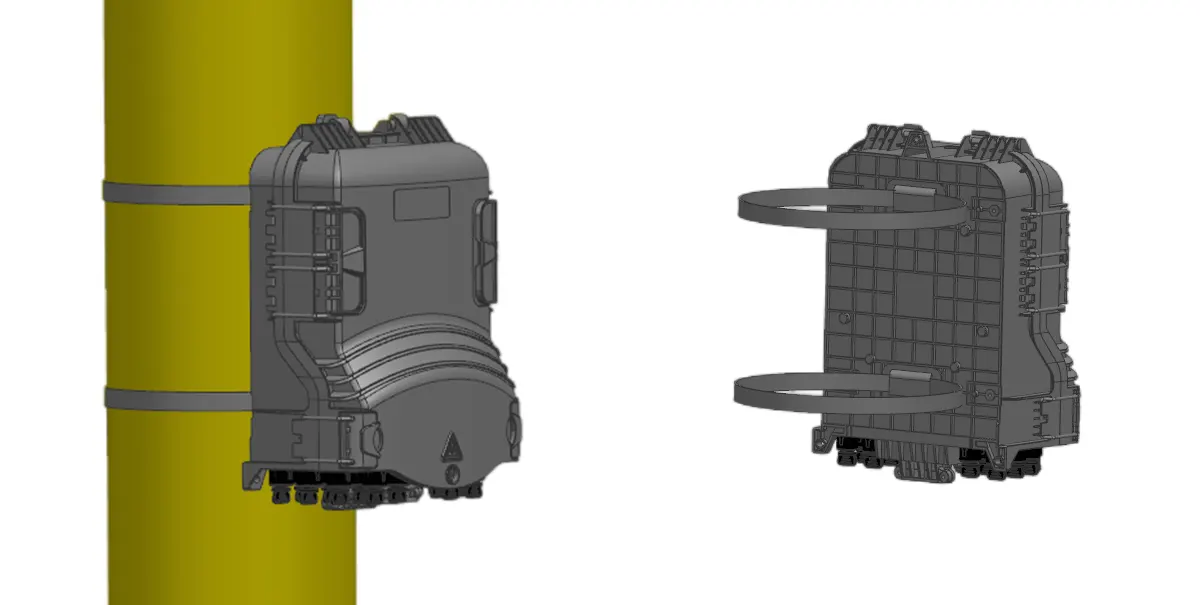

ยึดวงแหวนขั้วโลก 1 ชุดเข้ากับเสา (รูปที่ 5)

โครงสร้างค่าโสหุ้ย:

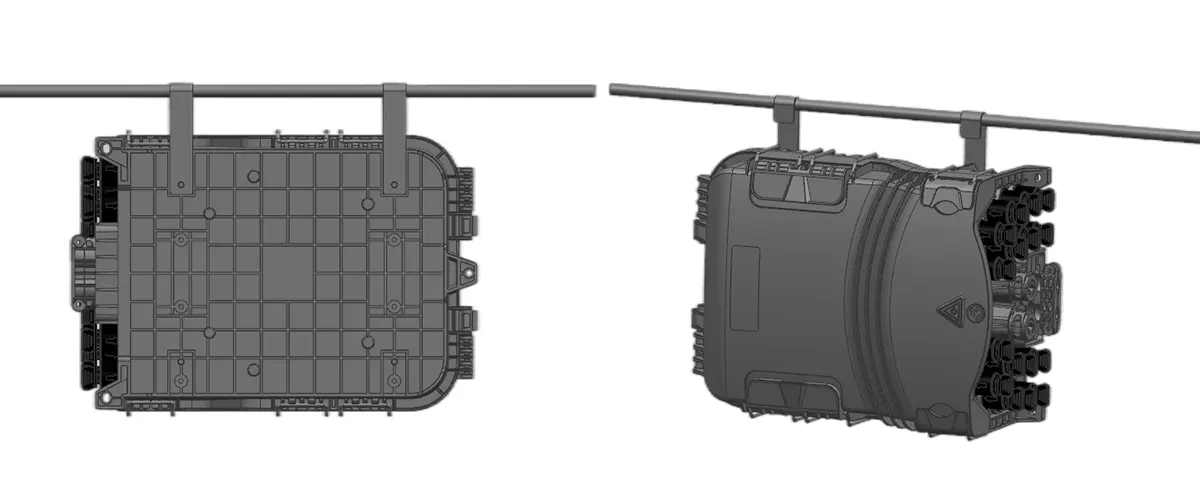

แขวนราวยึดทั้งสองอันที่ติดตั้งไว้บนโครงเครื่องไว้บนลวดเหล็ก จากนั้นยึดด้วยสลักเกลียวเพื่อป้องกันไม่ให้โครงหลุดออก (Pic(6)

รูปที่ 4 การติดตั้งแบบติดผนัง

Pic 5 การติดตั้งแบบติดตั้งเสา

รูปที่ 6 โครงสร้างเหนือศีรษะ

การติดตั้งขั้วต่อไฟเบอร์:

Pic 7 หมุนส่วนลูกศรของขั้วต่อไฟเบอร์ทวนเข็มนาฬิกาแล้วนำฝาปิดกันฝุ่นออก

Pic 8 ส่วนลูกศรของขั้วต่อไฟเบอร์อยู่ด้านบน ใส่ขั้วต่อไฟเบอร์เข้าไปในซ็อกเก็ตแล้วหมุนส่วนลูกศรตามเข็มนาฬิกา
